CAME ATI A5024N Drehtorantrieb-Komplettset S (2-flügelig)

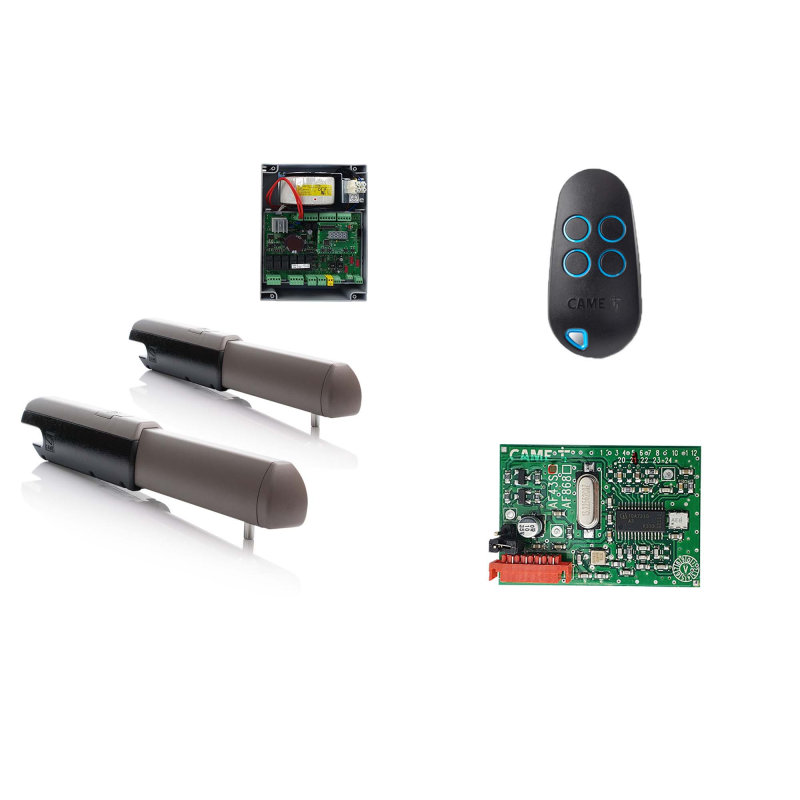

Set CAME JET524 für zweiflügelige Tore enthält zwei Antriebe ATI A5024 mit der 24V-Technologie. Die Antriebe sind ideal für Tore mit Flügelbreite bis 5 m bei 400 kg Flügelgewicht geeignet. Der Set CAME JET524 enthält auch das Grundzubehör wie Steuerung, Empfänger und Handsender.
2 Stck. Drehtorantrieb CAME ATI A5024N
Drehtorantrieb CAME ATI A5024N mit Spindelmechanik und 24V-Technologie für Tore bis 5 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
Funkmodul CAME AF43S (TOP)
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Setbeschreibung
Verwendungsbeschränkungen CAME A5024N
| Torflügelbreite | 5 m | 4 m | 3 m |
| Torflügelgewicht | 400 kg | 500 kg | 600 kg |
Lieferumfang
Drehtorantrieb CAME ATI A5024N mit Spindelmechanik und 24V-Technologie für Tore bis 5 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
Verwendungsbeschränkungen
| Torflügelbreite | 5 m | 4 m | 3 m |
| Torflügelgewicht | 400 kg | 500 kg | 600 kg |
| GRUNDSÄTZLICHE DATEN: | |
| Versorgung: | 24 V |
| max. Flügelbreite: | 4,5 m |
| max. Flügelgewicht: | 1000 kg |
| D-Maß: | 7 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
| Versorgung: | 230 V/24 V |
| Stromaufnahme: | 10 A |
| max. Leistung: | 120 W |
| Einschaltsdauer: | intensiv |
| max. Kraft | 3000 N |
| termischer Motorschutz | - |
| Öffnungszeit bis 90°: | einstellbar |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20 + 55 °C |
| Schutzart: | IP 44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | nein |
| ZUSÄTZLICHE INFORMATIONEN: | |
| Im Set enthalten: |
| - 2 x Drehtorantrieb Came ATI A5024N - Montagematerial - Deutschsprachige Bedienungsanleitung - Rechnung mit ausgewiesener Mehrwertsteuer |
Datenblatt
- Schutzart ()
- 44
- Schutzart ()
- 44
- Betriebsspannung (V - 50/60 Hz)
- 24
- Spannungsersorgung Motor ()
- 24
- Stromaufnahme (A)
- Max. 10
- Leistung (W)
- 120
- Stromart (AC/DC)
- DC
- Auflaufzeit bis 90° (Sek.)
- EINSTELLBAR
- Betriebstemperatur (°C)
- -20 ÷ +55
- ED (%)
- INTENSIVER BETRIEB
- Schubkraft (N)
- 400 ÷ 4000
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Steuerung CAME ZLX24MA (801QA-0050)
ZLX24MA ist eine universelle Steuerung, mit der alle 24V Drehtorantriebe gesteuert werden können.
Die Steuerung verfügt über viele Funktionen wie: Adaptive Speed & Torque Technologie, eine intelligente Laufsteuerung, CXN BUS Eingänge, RIO System 2.0, Came Key und Gateway-Steckplatz. Die Montage und Verdrahtung ist einfach danke der innovativen mechanischen und elektronischen Lösungen. ZLX24MA hat ein Programmier- und Anzeigedisplay und Speicherplatz für bis zu 250 Benutzer.
Hier finden Sie den Vergleich von Steuerungen ZLX24MA und ZLX24SA: https://www.torantrieb-blog.de/vergleich-der-steuerungen-came-zlx24ma-und-zlx24sa/
Technische Daten
Betriebsspannung: 230 V AC (50/60 Hz)
Spannungsversorgung Motor: 24 V DC
Spannungsversorgung Steuerung: 24 V AC
Verbrauch im Stand-By: 3 W
Leistung: 260 W
Farbe: RAL 7040
Betriebstemperatur: -20 ÷ +55 °C
Schutzart: IP54
Abmessungen: 204 mm x 274 mm x 132 mm (Abmessungen wie bei: ZL180 / ZL170)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
CAME TOP44RBN ist ein Handsender mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht kopiert werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
| TECHNISCHE MERKMALE: | |
|---|---|
| Frequenz | 433,92 MHz |
| Kanalanzahl | 4 |
| Geschätzte Reichweite | 50 ÷ 150 m |
| Code | Rolling Code |
| Batterie | CR2032 |
| Betriebstemperatur | -20° + 55°C max. |
Datenblatt
- Frequenz
- 433 MHz
- Code
- Rolling Code
