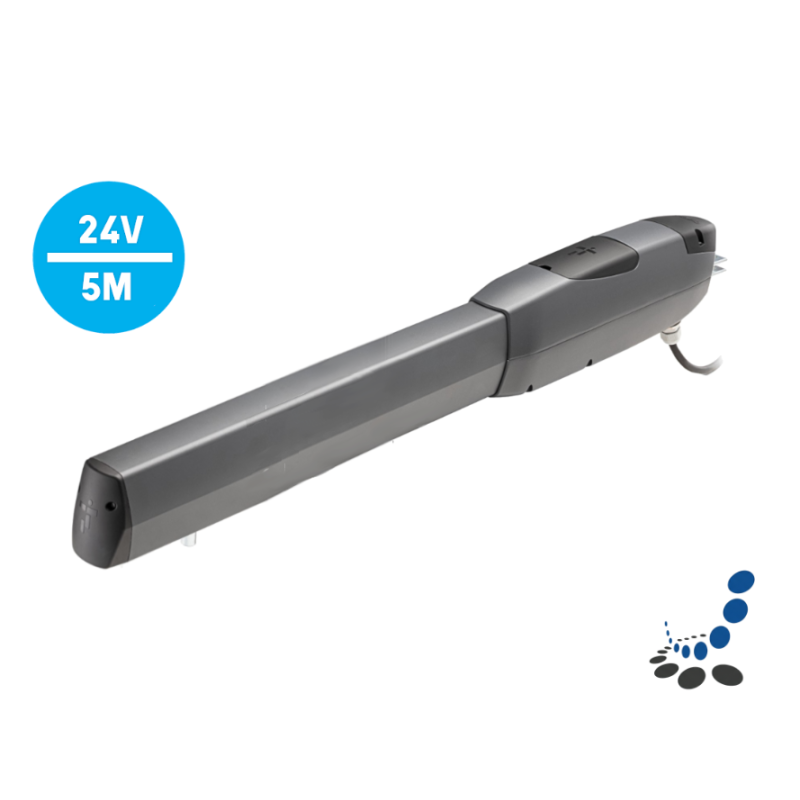

CAME ATI50DGF (801MP-0220) elektromechanischer Toröffner bis 5 m Flügelbreite

CAME ATI50DGF (801MP-0220) ist ein elektromechanischer 24 V DC Linearantrieb mit Encoder, entwickelt für die Automatisierung von Drehtoren mit einer Flügelbreite von bis zu 5 m und entsprechendem Gewicht gemäß Herstellervorgaben. Der irreversible Planetengetriebemotor sorgt für hohe Betriebssicherheit und präzise Torbewegung. Die Version mit Encoder ermöglicht eine genaue Steuerung von Geschwindigkeit, Position sowie Hinderniserkennung über eine kompatible Steuerung.

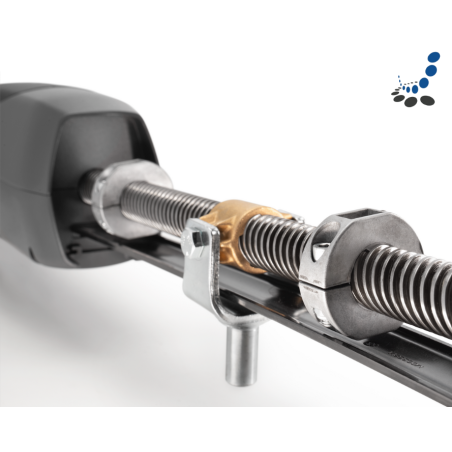

Der Antrieb zeichnet sich durch eine robuste Konstruktion mit Aluminium-Druckgussgehäuse und Schneckengetriebe aus, was eine lange Lebensdauer und ruhigen Betrieb gewährleistet. Integrierte mechanische Endanschläge erleichtern die Einstellung der Endlagen und erhöhen die Zuverlässigkeit des Systems. Die schnelle Version ermöglicht eine Öffnungszeit von ca. 19 Sekunden bei 90°.

Dank 24 V Technologie ist der Antrieb für intensiven Betrieb geeignet und kann bei Stromausfall optional über eine Notstrombatterie betrieben werden. Die vereinfachte Drei-Draht-Verkabelung für Motor und Encoder erleichtert die Installation. Der ATI50DGF eignet sich sowohl für private als auch für gewerbliche Anwendungen und kann an unterschiedlichen Torpfosten montiert werden. Der Antrieb ist für Pfosten vorgesehen, bei denen der maximale Abstand vom Scharnier bis zur inneren Kante des Pfostens 155 mm beträgt.

Weitere Informationen zur Montage finden Sie in der Bedienungsanleitung im Bereich Anhänge.

Wir empfehlen grundsätzlich den Einbau eines Elektroschlosses bei Drehtoren, z.B. CAME LOCK 81
Es gewährleistet ein zuverlässiges Schließen der Torflügel und schützt gleichzeitig die Getriebe der Antriebe vor übermäßiger Belastung.

Bei selbsthemmenden Antrieben wird der Einsatz eines Elektroschlosses generell empfohlen; bei Torflügeln mit einer Breite von mehr als 2,5 m ist ein Elektroschloss erforderlich.

Bei nicht selbsthemmenden Antrieben sorgt ein Elektroschloss in jedem Fall für ein sicheres und stabiles Schließen des Tores.

Steuerungen, die mit dem Antrieb CAME ATI50DGF kompatibel sind: CAME ZLX24MA, CAME ZLX24SA.

Verwendungsbeschränkung CAME ATI50ADGF

Hauptmerkmale:

• Für Drehtore bis 5 m Flügelbreite
• 24 V DC Motor mit Encoder
• Schnelle Öffnung ca. 19 s / 90°
• selbsthemmende Getriebemotor mit hoher Schubkraft
• Integrierte mechanische Endanschläge
• Robustes Aluminiumgehäuse
• Intensivbetrieb möglich
• Optionaler Batteriebetrieb bei Stromausfall
• Geeignet für private und industrielle Anlagen

Passendes Zubehör:

Steuerung CAME ZLX24MA oder Steuerung CAME ZLX24SA

Funkmodul CAME AF43S

Handsender CAME TOP44RBN

Lichtschranke CAME DLX30CEP sowie Lichtschranke CAME DIR10

Blinkleuchte CAME KRX 806LA-0020

Steuerung über App CAME KEY (806SA-0140)
