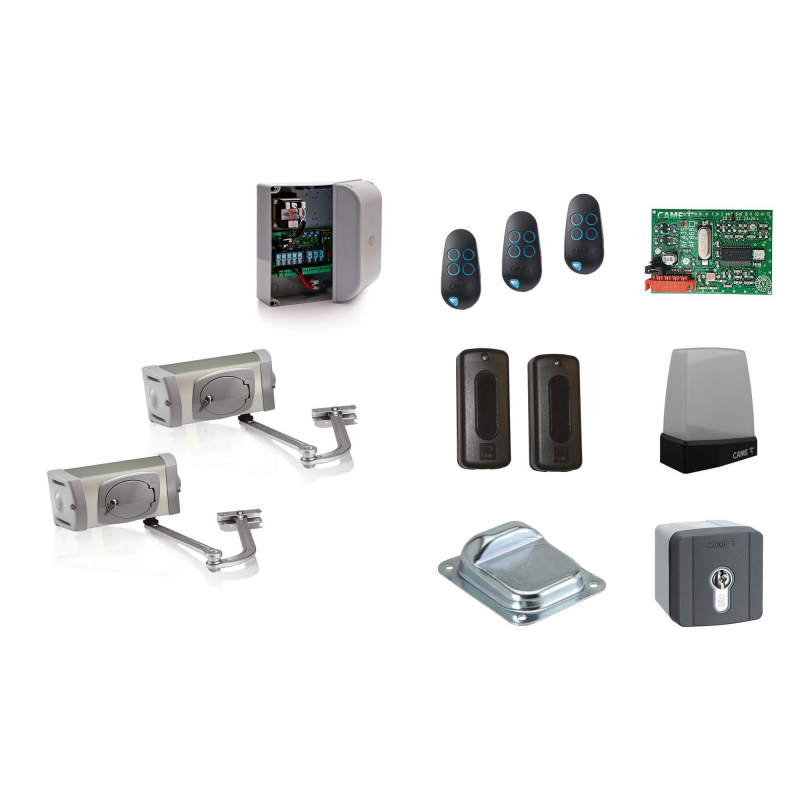

Drehtorantrieb CAME FERNI 40230/2 (Set XL)
Mit dem Set FERNI 40230/2 können die Tore bis 3,8 m Flügellänge bei 400 kg Gewicht im privaten Bereich automatisiert werden. Der Set enthält ganzes Zubehör, u.a. die Steuerung ZM3E mit einer Vielzahl an Funktionen. Mehr brauchen Sie für Ihr Tor nicht!
Pack content
Der Drehtorantrieb CAME FERNI 40230 mit Encoder-Technologie mit gekröpfter Hebelarm stellt die Alternative für Tore mit breiten Torpfeilern bis 3,8 m Flügelbreite bei 400 kg Gewicht dar. Der Antrieb automatisiert die Toren, deren Ausmaß D bis 38 cm beträgt.
Der Drehtorantrieb CAME FERNI 40230 mit Encoder-Technologie mit gekröpfter Hebelarm stellt die Alternative für Tore mit breiten Torpfeilern bis 4 m Flügelbreite bei 400 kg Gewicht dar. Der Antrieb automatisiert die Toren, deren Ausmaß D bis 38 cm beträgt.
Sie können den Torantrieb CAME FERNI 40230 in separaten Sets (S, M, L, XL) mit verschiedener Anzahl an Zubehör finden. Sie können uns jederzeit via Mail bzw. Telefon kontaktieren und Ihr eigenes Set erstellen.
GRUNDSÄTZLICHE DATEN: | |
---|---|
Versorgung: | 230 V |
max. Flügelbreite: | 4 m |
max. Flügelgewicht: | 800 kg |
D-Maß: | 38 cm |
Antriebstyp: | elektromechanisch |
TECHNISCHE DATEN DES ANTRIEBES: | |
---|---|
Versorgung: | 230V /230 V |
Stromaufnahme: | 1,3 A |
max. Leistung: | 140 W |
Einschaltsdauer: | 30% |
max. Kraft | 540 Nm |
termischer Motorschutz | 150°C |
Öffnungszeit bis 90°: | 34 s |
max. Öffnungswinkel: | 90° |
Betriebstemperatur: | -20° + 50°C |
Schutzart: | IP54 |
Selbsthemmend: | ja |
Endschalter für AUF: | ja |
Endschalter für ZU: | ja |
Enkoder: | ja |
STEUERUNGSFUNKTIONEN: | |
---|---|
Zweite Linie der Lichtschranken: | ja |
Teilöffnungsfunktion: | ja |
Anschluss vom Elektroschloss: | ja |
Amperometrische Hinderniserkennung: | ja |
Individuelle Zeiteinstellung: | ja |
Individuelle Krafteinstellung: | ja |
Vorwarnzeit der Blinkleuchte | ja |
Automatisches Schließen: | ja |
Soft-Start / Soft-Stop: | ja/ja |
Datenblatt
- Flügelbreite
- 3,8 m
- Flügelgewicht
- 800 kg
- Flügelanzahl
- 2 Flügel
- Antriebsart
- Gelenkarmantrieb
- Sets
- Einzelantriebe
- Versorgung
- 230 V
- Marke
- CAME
Die externe Steuerung CAME ZM3E steuert die 230V-Drehtorantriebe wie AXO 71230 und FROG AE. Die Steuerung hat große Anzahl an Funktionen wie Teilöffnung für Füßgänger sowie Flügelverzögerung bei zweiflügeligen Toranlagen.
Die externe Steuerung CAME ZM3E steuert die 230V-Drehtorantriebe wie AXO 71230 und FROG AE. Die Steuerung hat große Anzahl an Funktionen wie Teilöffnung für Füßgänger sowie Flügelverzögerung bei zweiflügeligen Toranlagen.
GRUNDSÄTZLICHE DATEN: | |
---|---|
Versorgung: | 230 V |
STEUERUNGSFUNKTIONEN: | |
---|---|
Zweite Linie der Lichtschranken: | ja |
Teilöffnungsfunktion: | ja |
Anschluss vom Elektroschloss: | ja |
Amperometrische Hinderniserkennung: | ja |
Individuelle Zeiteinstellung: | ja |
Individuelle Krafteinstellung: | ja |
Vorwarnzeit der Blinkleuchte: | ja |
Automatisches Schließen: | ja |
Soft-Start / Soft-Stop: | ja/ja |
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Der Auflaufbock dient als Bodenanschlag für zweiflügelige Drehtore.
Der Auflaufbock dient als Bodenanschlag für zweiflügelige Drehtore.
3 Stck. Handsender CAME TOP44RBN (806TS-0270)
CAME TOP44RBN ist eine Fernbedienung mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 3 Stück Handsender CAME TOP44RBN
Mehr Informationen finden Sie in der Bedienungsanleitung.
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
Blinkleuchte CAME KRX weiß (806LA-0020)
CAME KRX ist eine LED-Blinkleuchte (Spannungsversorgung 24 V AC-DC bis 230 V AC) mit weißer Haube. Die Blinkleuchte hat eine eingebaute Antenne, die auf der Frequenz 433 und 868 MHz arbeitet.
Die Blinkleuchte kann direkt am Pfosten oder an der Mauer ohne Zusatzgeräte montiert werden. Für die einfache Montage ist auch eine optionale Halterung erhältlich, die separat verkauft wird (Halterung CAME 806LA-0040).
Technische Daten
Betriebsspannung: 24 V DC/ 230 V AC
Betriebstemperatur: -20 ÷ +55° C
Schutzart: 54 IP
Funkfrequenz: 433/ 868 MHz
Abmessungen: 124 mm x 70 mm x 146 mm (H)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
Schlüsseltaster CAME SELD1FDG (806SL-0050)
CAME Schlüsseltaster SELD1FDG ist für Aufputzmontage geeignet, hat eine blaue LED-Hintergrundbelechtung und DIN Profilzylinder. Das Gehäuse wurde aus schlagfestem Kunststoff hergestellt. Farbe RAL 7024 (anthrazitgrau).
Der Schlüsselschalter CAME 806SL-0050 kann jedes Tor mit dem Torantrieb von CAME bedienen.
Im Lieferumfang: CAME Schlüsseltaster SELD1FDG, 2 x Schlüssel und Bedienungsanleitung auf Deutsch.
Technische Daten:
Montageart: Aufputz
Anschluss: 2-Draht
Abmessungen: 70,5 x 73,5 x 50,0 mm (B x H x T)
Schutzart: IP 44
Betriebsspannung: 24 V AC/ DC
Betriebstemperatur: -20 ÷ +55°C
Verbrauch: 0,3 W
Stromaufnahme: 12 mA
Klasse des Geräts: III
Mehr Informationen finden Sie in der Bedienungsanleitung.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
