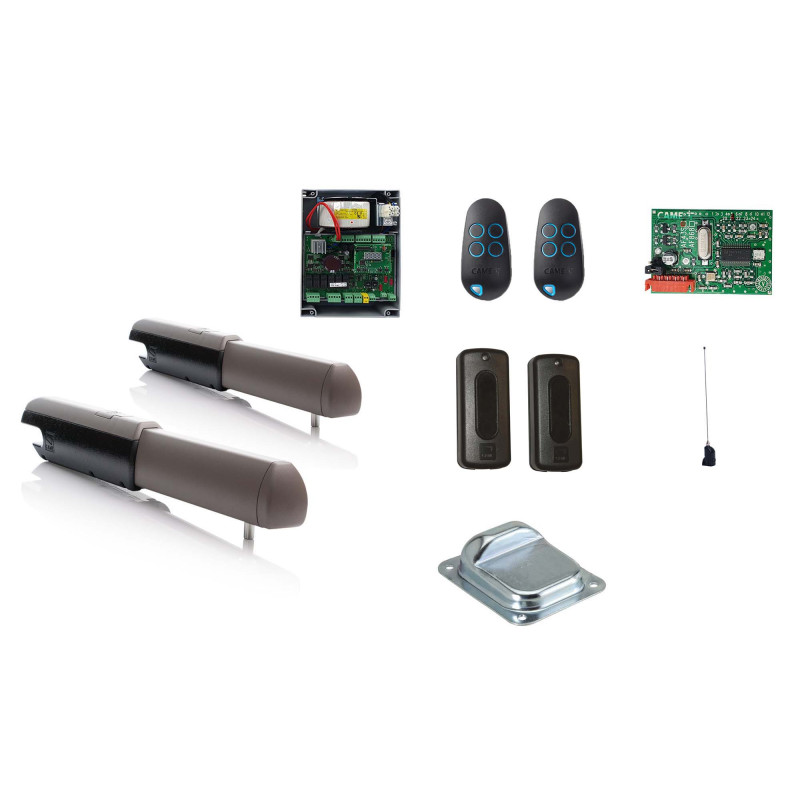

CAME ATI A3024N Drehtorantrieb-Komplettset M (2-flügelig)
Set CAME JET324 ist eine gute Möglichkeit für Automatisierung der 2-flgl. Drehtore mit Flügelbreite bis 3 m bei 400 kg Flügelgewicht. Der Set enthält u.a. zwei Antriebe ATI A3024 mit 24V-Technologie sowie die Steuerung ZLX24MA.
2 Stck. Drehtorantrieb CAME ATI A3024N
Drehtorantrieb CAME ATI A3024N mit Spindelmechanik und 24V-Technologie für Tore bis 3 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
Funkmodul CAME AF43S (TOP)
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Auflaufbock / Endanschlag / Auflaufschuh / Toranschlag
Der Auflaufbock dient als Bodenanschlag für zweiflügelige Drehtore. Der Auflaufbock dient dazu, das Tor in der Endposition mechanisch zu stoppen.
Lichtschranke CAME DIR 10
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Setbeschreibung
Verwendungsbeschränkung
| Torflügelbreite | 3 m | 2,5 m | 2 m |
| Torflügelgewicht | 400 kg | 600 kg | 800 kg |
Lieferumfang
Drehtorantrieb CAME ATI A3024N mit Spindelmechanik und 24V-Technologie für Tore bis 3 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
Verwendungsbeschränkung
| Torflügelbreite | 3 m | 2,5 m | 2 m |
| Torflügelgewicht | 400 kg | 600 kg | 800 kg |
| GRUNDSÄTZLICHE DATEN: | |
| Versorgung: | 24 V |
| max. Flügelbreite: | 3 m |
| max. Flügelgewicht: | 800 kg |
| D-Maß: | 5 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
| Versorgung: | 230 V/24 V |
| Stromaufnahme: | 10 A |
| max. Leistung: | 120 W |
| Einschaltsdauer: | intensiv |
| max. Kraft | 3000 N |
| termischer Motorschutz | - |
| Öffnungszeit bis 90°: | einstellbar |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20 + 55 °C |
| Schutzart: | IP 44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | nein |
| ZUSÄTZLICHE INFORMATIONEN: | |
| Im Set enthalten: |
| - 2 x Drehtorantrieb Came ATI A3024N - Montagematerial - Deutschsprachige Bedienungsanleitung - Rechnung mit ausgewiesener Mehrwertsteuer |
Datenblatt
- Flügelbreite
- 3 m
- Schutzart ()
- 44
- Schutzart ()
- 44
- Betriebsspannung (V - 50/60 Hz)
- 24
- Spannungsersorgung Motor ()
- 24
- Stromaufnahme (A)
- Max. 10
- Leistung (W)
- 120
- Stromart (AC/DC)
- DC
- Auflaufzeit bis 90° (Sek.)
- EINSTELLBAR
- Betriebstemperatur (°C)
- -20 ÷ +55
- ED (%)
- INTENSIVER BETRIEB
- Schubkraft (N)
- 400 ÷ 3000
- Flügelgewicht
- 800 kg
- Flügelanzahl
- 2 Flügel
- Antriebsart
- Spindelantrieb
- Sets
- Einzelantriebe
- Versorgung
- 24 V
- Marke
- CAME
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Antenne CAME TOP A433N optimiert ideal die Reichweite.
In den Stellen mit Funk-Störungen ermöglicht die bessere Kommunikation des Handsenders mit dem Empfänger.
- Frequenz: 433 MHz
- für Außenbereich geeignet
- Kabel zu der Antenne: zusätzlich 1,00 EUR/1m
Der Auflaufbock dient als Bodenanschlag für zweiflügelige Drehtore. Der Auflaufbock dient dazu, das Tor in der Endposition mechanisch zu stoppen.
Steuerung CAME ZLX24MA (801QA-0050)
ZLX24MA ist eine universelle Steuerung, mit der alle 24V Drehtorantriebe gesteuert werden können.
Die Steuerung verfügt über viele Funktionen wie: Adaptive Speed & Torque Technologie, eine intelligente Laufsteuerung, CXN BUS Eingänge, RIO System 2.0, Came Key und Gateway-Steckplatz. Die Montage und Verdrahtung ist einfach danke der innovativen mechanischen und elektronischen Lösungen. ZLX24MA hat ein Programmier- und Anzeigedisplay und Speicherplatz für bis zu 250 Benutzer.
Hier finden Sie den Vergleich von Steuerungen ZLX24MA und ZLX24SA: https://www.torantrieb-blog.de/vergleich-der-steuerungen-came-zlx24ma-und-zlx24sa/
Technische Daten
Betriebsspannung: 230 V AC (50/60 Hz)
Spannungsversorgung Motor: 24 V DC
Spannungsversorgung Steuerung: 24 V AC
Verbrauch im Stand-By: 3 W
Leistung: 260 W
Farbe: RAL 7040
Betriebstemperatur: -20 ÷ +55 °C
Schutzart: IP54
Abmessungen: 204 mm x 274 mm x 132 mm (Abmessungen wie bei: ZL180 / ZL170)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
CAME TOP44RBN ist ein Handsender mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 2 Stück Handsender CAME TOP44RBN
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
