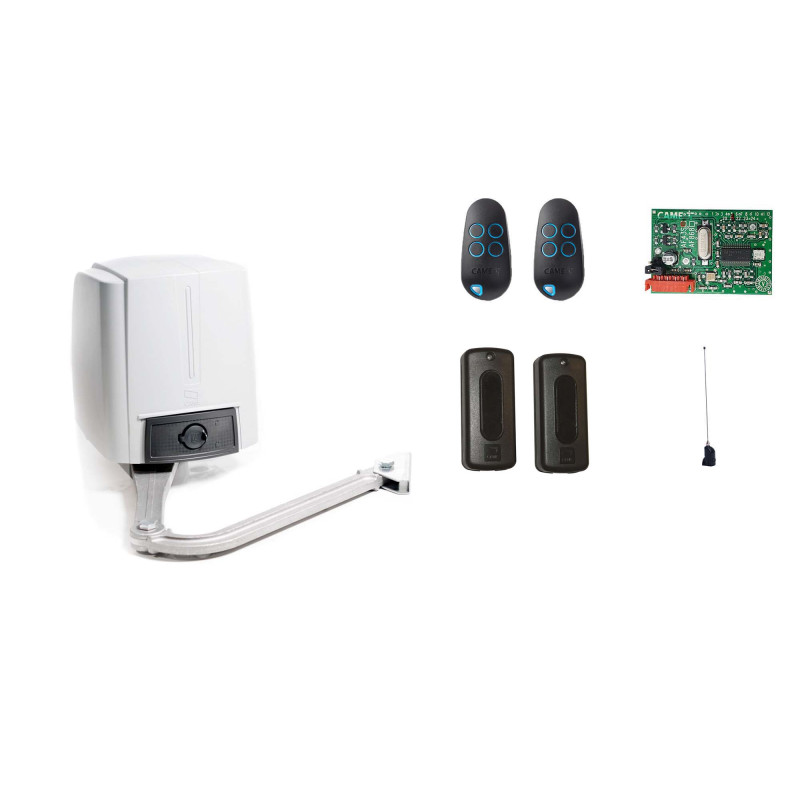

Drehtorantrieb CAME FAST FA70230/1 (Set M)
Das Set CAME FAST 7001/1 (neuer Name FAST 70230/1) ist eine gute Lösung für Tore bis 2,3 m Flügellänge bei Flügelgewicht 200 kg mit breiten Pfosten. Der Set enthält u.a. den Antrieb FAST 70230 mit der integrierten Steuerung mit einer Vielzahl an Funktionen.
- Drehtorantrieb CAME...
- Funkmodul CAME AF43S...
- 2 Stck. Handsender...
- Antenne CAME TOP A433N
- Lichtschranke CAME...
Der Drehtorantrieb CAME FAST 7000 incl. eingebaute Steuerung für Tore bis 2,3 m Flügelbreite bei Flügelgewicht 200 kg. Dank dem Hebelarm kann der Antrieb CAME FAST am Tor mit großen Pfosten montiert werden.
Der Antrieb CAME FAST 7000 wurde durch das Model CAME FAST 70230CB ersetzt. Die Parameter des Antriebes bleiben gleich. Es hat sich nur das Gehäuse geändert.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 230 V |
| max. Flügelbreite: | 2,3 m |
| max. Flügelgewicht: | 300 kg |
| D-Maß: | 20 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
|---|---|
| Versorgung: | 230V /230 V |
| Stromaufnahme: | 1,4 A |
| max. Leistung: | 160 W |
| Einschaltsdauer: | 30% |
| max. Kraft | 180 Nm |
| termischer Motorschutz | 150° |
| Öffnungszeit bis 90°: | 18 s |
| max. Öffnungswinkel: | 90° |
| Betriebstemperatur: | -20° + 50°C |
| Schutzart: | IP54 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | nein |
| STEUERUNGSFUNKTIONEN: | |
|---|---|
| Zweite Linie der Lichtschranken: | nein |
| Teilöffnungsfunktion: | nein |
| Anschluss vom Elektroschloss: | ja |
| Amperometrische Hinderniserkennung: | nein |
| Individuelle Zeiteinstellung: | ja |
| Individuelle Krafteinstellung: | nein |
| Vorwarnzeit der Blinkleuchte | nein |
| Automatisches Schließen: | ja |
| Soft-Start / Soft-Stop | ja/ja |
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Handsender CAME TOP 432 EE ist ein neuer Befehlsschalter für die Torantriebe, Parksysteme und andere Anlagen der Firma CAME. Dieser Handsender ersetzt das frühere Model TOP 432 EV. Das Gerät besitzt ein neues Gehäuse, das aus schlagfestem Kunststoff gemacht wurde, das gegen Kratzer und Bruch resistent ist. Der Handsender hat auch ein frisches Design und eine elegante schwarze Farbe. Dank den geringen Bemaßungen 68x32x13 mm und dem kleinen Gewicht (16 g) kann der Handsender bequem in der Tasche oder zusammen mit den Schlüsseln getragen werden. Die Fernbedienung ist kompatibel mit allen anderen Handsendern der Serie CAME TOP mit der Frequenz 433 MHz. CAME TOP 432 EE ist mit den Batterien CR2016 betrieben, die eine langhafte Wirkung gewährleisten. Wir bieten auch die Handsender in günstigen Preisen in den Sets von 2 bzw. 3 Stück an.
| TECHNISCHE MERKMALE: | |
|---|---|
| Frequenz | 433,92 MHz |
| Kanalanzahl | 2 |
| Geschätzte Reichweite | 50 ÷ 150 m |
| Codiermöglichkeiten | 4096 |
| Batterie | 2 x Lithiumbatterie Typ CR2016 |
Abmessungen | 32 x 68 x 13 mm |
| Gewicht | 16 g |
| Betriebstemperatur | -20° + 55°C max. |
Antenne CAME TOP A433N optimiert ideal die Reichweite.
In den Stellen mit Funk-Störungen ermöglicht die bessere Kommunikation des Handsenders mit dem Empfänger.
- Frequenz: 433 MHz
- für Außenbereich geeignet
- Kabel zu der Antenne: zusätzlich 1,00 EUR/1m
Lichtschranke CAME DLX30CEP (806TF-0080)
Synchronisierte Infrarotlichtschranken CAME DLX30CEP kontrollieren den Bewegungsbereich des Tores. Die Lichtschranke CAME DLX30CEP ist für Aufputzmontage vorbreitet. Versorgung: 12 -24 V AC/DC. Die Reichweite des Infrarotstrahls kann bis 30 Meter betragen.
Technische Daten
Schutzart: IP 54
Betriebsspannung: 12 - 24 V AC/ DC
Betriebstemperatur: -20 ÷ +55°C
Material: PA66
Abmessungen: 70x73x28 mm
