Drehtorantrieb CAME FERNI 40230/2 (Set M)

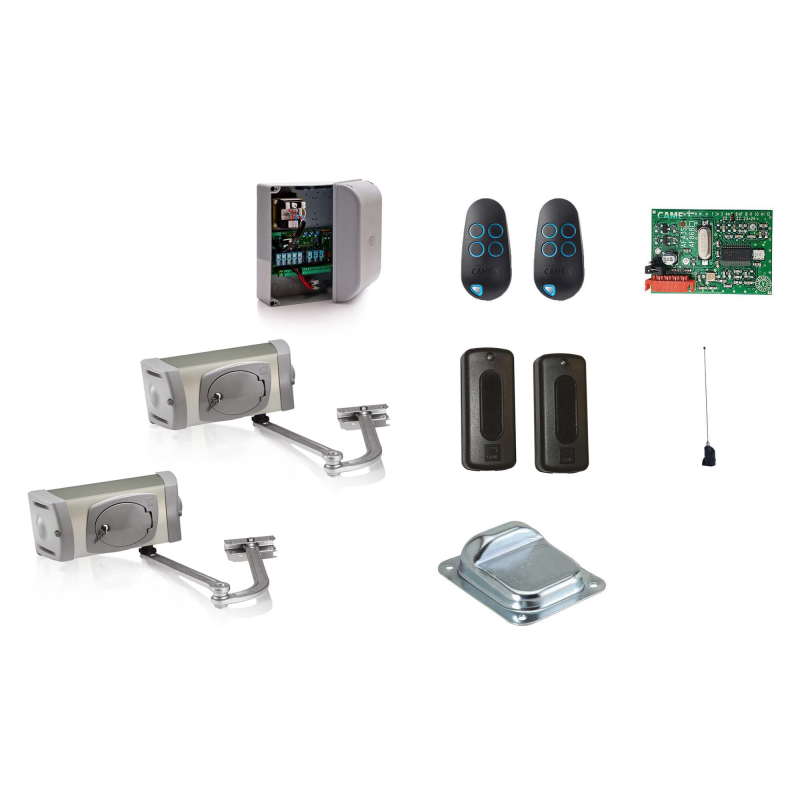

Der SET CAME FERNI 40230/2 incl. Encoder ist eine gute Lösung für Tore bis 3,8 m Flügellänge bei 400 kg Flügelgewicht. Der Set enthält zwei Drehtorantriebe FERNI 40230 incl. Encoder mit Hebelarm sowie die Steuerung ZLX230S mit einer Vielzahl an Funktionen.
2 Stck. Drehtorantrieb CAME FERNI 40230
Der Drehtorantrieb CAME FERNI 40230 mit Encoder-Technologie mit gekröpfter Hebelarm stellt die Alternative für Tore mit breiten Torpfeilern bis 3,8 m Flügelbreite bei 400 kg Gewicht dar. Der Antrieb automatisiert die Toren, deren Ausmaß D bis 38 cm beträgt.
Funkmodul CAME AF43S (TOP)
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Auflaufbock / Endanschlag / Auflaufschuh / Toranschlag
Der Auflaufbock dient als Bodenanschlag für zweiflügelige Drehtore. Der Auflaufbock dient dazu, das Tor in der Endposition mechanisch zu stoppen.
Lichtschranke CAME DIR 10
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Steuerung CAME ZLX230S (801QA-0130)
Die Steuerzentrale ZLX230S (801QA-0130) ist für 230 V-Flügeltorantriebe mit oder ohne Encoder geeignet. Sie verfügt über ein grafisches Display, 4 Sicherheitseingänge, CXN BUS-Unterstützung und Speicher für bis zu 1000 Benutzer. Die Torsteuerung ermöglicht einfache Konfiguration und Verwaltung von zwei Antrieben unterschiedlicher Typen (z. B. FROG und ATS). Mit integrierter Uhr lassen sich bis zu 8 Zeitfenster und 16 Sondertage programmieren. Eine kompakte, leistungsstarke Lösung für moderne Torautomatisierung.
Lieferumfang
Der Drehtorantrieb CAME FERNI 40230 mit Encoder-Technologie mit gekröpfter Hebelarm stellt die Alternative für Tore mit breiten Torpfeilern bis 4 m Flügelbreite bei 400 kg Gewicht dar. Der Antrieb automatisiert die Toren, deren Ausmaß D bis 38 cm beträgt.
Sie können den Torantrieb CAME FERNI 40230 in separaten Sets (S, M, L, XL) mit verschiedener Anzahl an Zubehör finden. Sie können uns jederzeit via Mail bzw. Telefon kontaktieren und Ihr eigenes Set erstellen.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 230 V |
| max. Flügelbreite: | 4 m |
| max. Flügelgewicht: | 800 kg |
| D-Maß: | 38 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
|---|---|
| Versorgung: | 230V /230 V |
| Stromaufnahme: | 1,3 A |
| max. Leistung: | 140 W |
| Einschaltsdauer: | 30% |
| max. Kraft | 540 Nm |
| termischer Motorschutz | 150°C |
| Öffnungszeit bis 90°: | 34 s |
| max. Öffnungswinkel: | 90° |
| Betriebstemperatur: | -20° + 50°C |
| Schutzart: | IP54 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | ja |
| STEUERUNGSFUNKTIONEN: | |
|---|---|
| Zweite Linie der Lichtschranken: | ja |
| Teilöffnungsfunktion: | ja |
| Anschluss vom Elektroschloss: | ja |
| Amperometrische Hinderniserkennung: | ja |
| Individuelle Zeiteinstellung: | ja |
| Individuelle Krafteinstellung: | ja |
| Vorwarnzeit der Blinkleuchte | ja |
| Automatisches Schließen: | ja |
| Soft-Start / Soft-Stop: | ja/ja |
Datenblatt
- Flügelbreite
- 3,8 m
- Schutzart ()
- 44
- Schutzart ()
- 44
- Betriebsspannung (V - 50/60 Hz)
- 230
- Spannungsersorgung Motor ()
- 230
- Stromaufnahme (A)
- 1,2
- Leistung (W)
- 140
- Stromart (AC/DC)
- AC
- Auflaufzeit bis 90° (Sek.)
- 18
- Betriebstemperatur (°C)
- -20 ÷ +55
- ED (%)
- 30
- Schubkraft (N)
- 540
- Thermoschutz (°C)
- 150
- Flügelgewicht
- 800 kg
- Flügelanzahl
- 2 Flügel
- Antriebsart
- Gelenkarmantrieb
- Sets
- Einzelantriebe
- Versorgung
- 230 V
- Marke
- CAME
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Der Auflaufbock dient als Bodenanschlag für zweiflügelige Drehtore. Der Auflaufbock dient dazu, das Tor in der Endposition mechanisch zu stoppen.
CAME TOP44RBN ist ein Handsender mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 2 Stück Handsender CAME TOP44RBN
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
CAME ZLX230S 801QA-0130 – HOHE LEISTUNG IM VOLLEN UMFANG
Die Steuerzentrale CAME ZLX230S (801QA-0130) in der Variante TOP ist für Flügeltorantriebe mit 230 V – sowohl mit als auch ohne Encoder – konzipiert.
Dieses moderne Steuergerät verfügt über ein multifunktionales grafisches Display, vier Sicherheitseingänge, CXN BUS-Kompatibilität sowie einen integrierten Benutzerspeicher für bis zu 1000 Anwender.
- Steckplatz für CAME KEY (Steuerung über App)
Die Torsteuerung stellt alle relevanten Informationen übersichtlich dar, was dem Installateur eine besonders einfache Konfiguration und Verwaltung ermöglicht – sogar bei zwei unterschiedlichen Antriebstypen (z. B. FROG und ATS).
Dank der integrierten Zeitschaltuhr lassen sich bis zu 8 verschiedene Zeitfenster für Öffnungs- und Schließvorgänge sowie 16 spezielle Kalendertage programmieren.
Die Steuerung CAME ZLX230S ist kompatibel mit:
- Spindelantrieben: CAME AXO71230, ATS 801MP-0050, 801MP-0060, 801MP-0090, 801MP-0100, ATI A3000, A3000A, A5000, A5000A
- Gelenkarmantrieben: Ferni 40230 (FE40230), Fast FA70230
- Unterflurantrieben: Frog-AE, Frog-A, Frog-AV
Mehr Informationen über die Steuerung finden Sie in der Montageanleitung (ANHÄNGE).
| Benutzerkapazität | bis zu 1000 Benutzer |
| Displaytyp | Grafisches Multifunktionsdisplay |
| Sicherheitseingänger | 4 konfigurierbare Sicherheitseingänge |
| Encoder-Unterstützung | ja - mit oder ohne Encoder |
| CXN BUS-Kompatibilität | ja - integriert |
| integrierte Zeitschaltuhr | Ja – bis zu 8 Zeitfenster & 16 Sondertage programmierbar |
| Antriebstypen | Unterstützt zwei unterschiedliche Antriebe (z. B. FROG & ATS) |
| Einsatztbereich | Premium-Modell mit maximaler Funktionalität |
| Artikelnummer | 801QA-0120 |
