CAME FROG A24E – Unsichtbarer 24V-Unterflurantrieb für Drehtore bis 3,5 m und 400 kg

Der CAME FROG A24E ist ein moderner 24V-Unterflurantrieb für Drehtore mit einer Flügellänge von bis zu 3,5 Metern und einem Gewicht von bis zu 400 kg. Der Antrieb wird im Boden unter dem Torflügel montiert und bleibt somit komplett unsichtbar – ideal für alle, die Wert auf Ästhetik und ein harmonisches Gesamtbild legen.

Dieser Antrieb eignet sich perfekt für den privaten Bereich sowie für Wohnanlagen und bietet eine zuverlässige, sichere und leise Automatisierung Ihrer Toranlage.

Die wichtigsten Vorteile des CAME FROG A24E:

• Unsichtbare Installation – der Antrieb beeinträchtigt nicht das Erscheinungsbild des Tores.

• Ideal für enge Platzverhältnisse – perfekt geeignet bei schmalen Einfahrten, sehr schmalen Pfosten (unter 100 mm) oder fehlendem Platz für Spindel- oder Gelenkarmantriebe.

• Sanfte und präzise Bewegung – dank elektromechanischer Technik in bewährter CAME-Qualität.

• Kompatibilität – funktioniert mit den Steuerungen CAME ZLX24MA und CAME ZLX24SA.

• Langlebige und sichere Lösung – optimal für den täglichen Einsatz bei jedem Wetter.

Bei selbsthemmenden Antrieben und einer Flügellänge über 2,5 m ist der Einbau eines Elektroschlosses zwingend erforderlich, um maximale Sicherheit und Stabilität zu gewährleisten.

Montagehinweis

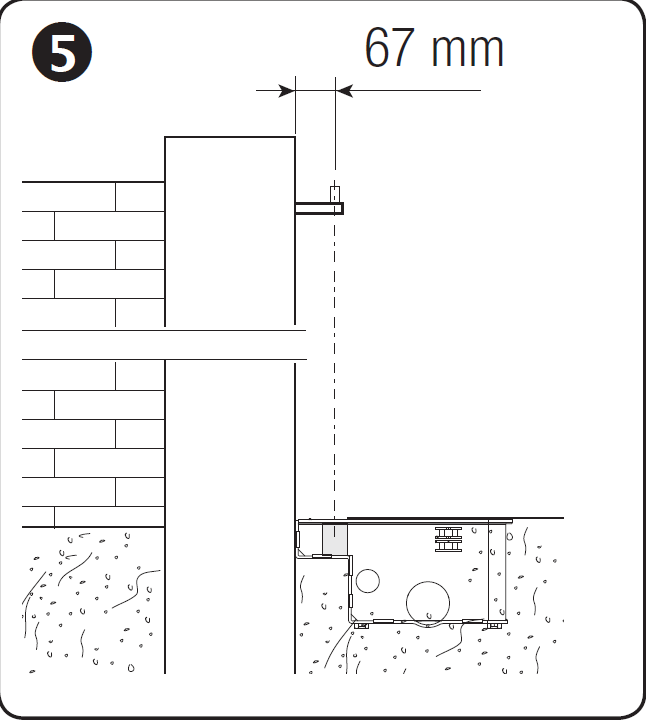

Der Torantrieb CAME Frog kann an nahezu jedem Drehtor und Torpfosten montiert werden, vorausgesetzt, der Abstand zwischen der Drehachse des Türflügels und der Innenseite des Pfostens beträgt mindestens 67 mm (siehe Schema unten).
Zudem müssen das Flügelgewicht und die Flügelbreite den zulässigen Einsatzgrenzen entsprechen (siehe Einschränkungen weiter unten).

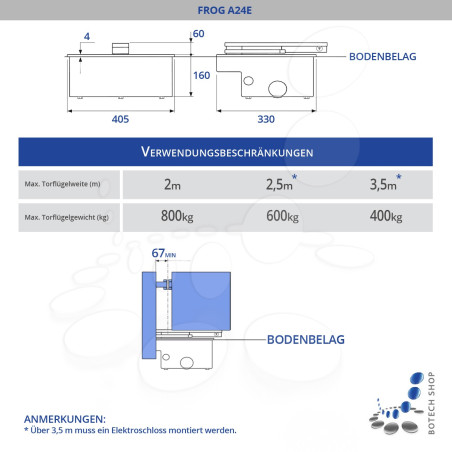

Gebrauchsbeschränkungen CAME FROG A24E

max. 3,5 m Flügelbreite bei max. 400 kg Flügelgewicht

max. 2,5 m Flügelbreite bei max. 600 kg Flügelgewicht

max. 2,0 m Flügelbreite bei max. 800 kg Flügelgewicht

Zum CAME FROG A24E passen die Steuerzentralen ZLX24MA sowie die erweiterte Version ZLX24SA. Einen detaillierten Vergleich beider Steuerungen finden Sie hier:
👉 Vergleich der Steuerungen ZLX24MA und ZLX24SA

Passende Zubehörkomponenten:

• Empfängermodul: CAME AF43S

• Handsender: CAME TOP44RBN

• Lichtschranken: DIR10 oder DLX30CEP (Aufputzmontage) / DLX30CIP (Unterputzmontage

• Blinkleuchten: kompatibel mit Leuchten der Serie CAME KRX

• Fundamentkasten: CAME CFN aus Stahl mit Kataphorese-Beschichtung oder Edelstahl-Montagewanne CAME CFNI

Sets

Der Torantrieb CAME FROG A24E ist in verschiedenen Sets mit unterschiedlichem Zubehör erhältlich – je nach Bedarf in den Varianten S, M, L oder XL.

🔹 Sets für einflügelige Tore mit CAME FROG A24E:

Set S: Unterflurantrieb mit Fundamentkasten CFN, Entriegelung, Steuerung, Funkmodul, 1x Fernbedienung

Set M: Unterflurantrieb mit Fundamentkasten CFN, Entriegelung, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Antenne

Set L: Unterflurantrieb mit Fundamentkasten CFN, Entriegelung, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne

Set XL: Unterflurantrieb mit Fundamentkasten CFN, Entriegelung, Steuerung, Funkmodul, 3x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne, Schlüsselschalter

🔹 Sets für zweiflügelige Tore mit CAME FROG A24E:

Set S: 2x Unterflurantrieb mit Fundamentkasten CFN, 2 x Entriegelung, Steuerung, Funkmodul, 1x Fernbedienung

Set M: 2x Unterflurantrieb mit Fundamentkasten CFN, 2 x Entriegelung, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Antenne

Set L: 2x Unterflurantrieb mit Fundamentkasten CFN, 2 x Entriegelung, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne

Set XL: 2x Unterflurantrieb mit Fundamentkasten CFN, 2 x Entriegelung, Steuerung, Funkmodul, 3x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne, Schlüsselschalter

📞 Individuelle Wünsche?

Kein Problem! Sie können uns jederzeit per E-Mail oder Telefon kontaktieren, um ein individuelles Set ganz nach Ihren Bedürfnissen zusammenzustellen.

Dank der 24V-Technologie sind die Drehtorantriebe der Serie FROG-A24E ideal für die intensive Arbeit geeignet.

Mit den Zusatzbeschlägen können die Öffnungswinkel bis zu 140° bzw. 180° erweitert werden (max. Flügelbreite: 2 m).

3 verschiedene Möglichkeiten der Entriegelung. Als Standard liefern wir mit den Unterflurantrieben FROG die Entriegelung A4364. Diese kann aber nach dem Wunsch geändert werden.

Die Encoder-Technologie ersetzt die ältere Lösung der Endschalter. Der Encoder garantiert ständige Kontrolle über die Arbeit des Antriebes.
