Unterflurantrieb FAAC 770/1 (Set XL)
F_770/1_XL,
Neuer Artikel
Set FAAC 770/1 für 1-flgl. Drehtore mit Flügelbreite bis 3,5 m und Flügelgewicht bis 500 kg. Der Set enthält einen Unterflurantrieb FAAC 770 für unsichtbar wie Gehäuse, Entriegelungset, Steuerung, Handsender, Lichtschranke usw. Mehr brauchen Sie für Ihr Tor nicht!
*Gilt für die Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen
Unterflurantrieb FAAC 770/1 (Set XL) für einflügeliges Tor

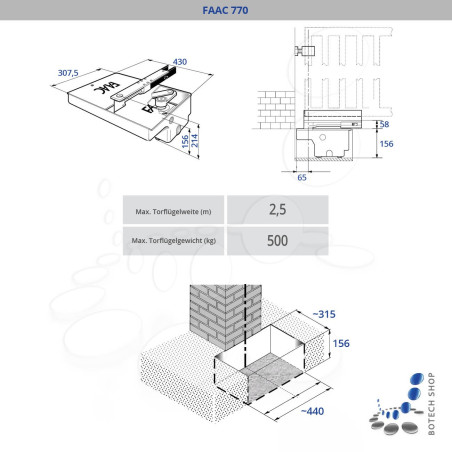

Der Antrieb für Unterflurmontage FAAC 770N 230V ist ein unsichtbarer, sicherer und zuverlässiger Motor für Flügeltore mit maximaler Flügelbreite von 3,5 m und maximalem Gewicht von 500 kg (bei der Verwendung vom Elektroschloss im geschlossenen Zustand). Detaillierte Montagebemaßungen und die Abhängigkeit der Flügelbreite vom Gewicht werden am folgenden Schema gezeigt:
Die Serie FAAC 770N beinhaltet einzige Antriebe der Firma FAAC, die das Design des Tore nicht ändern. Dank den zusätzlichen Beschlägen ist es möglich den maximalen Öffnungswinkel von sogar 180° zu erreichen. Mit Hilfe der Innenanschlägen für AUF und ZU (auch als zusätzliches Zubehör verfügbar) kann man genau die Endpositionen der Flügel einstellen.
Der Toröffner für Unterflurmontage FAAC 770N ist für die Montage an fast jedes Flügeltor geeignet. Die Voraussetzung für die Installation des Unterflurantriebes ist die Entfernung des Scharniers vom Pfosten von min. 65 mm (den abgebildeten Abstand finden Sie auf dem unteren Schema)
Die Montagewannen sind in zwei Ausführungen erhältlich: aus verzinkter Stahl (als Standard in allen Sets) und aus Edelstahl (zum Aufpreis von 120,00 EUR je Wanne).
Jedes Set kann man um zusätzliches Zubehör wie Fernbedienungen, Sicherheitselemente sowie Zugangskontrolle erweitern.
GRUNDSÄTZLICHE DATEN: Versorgung: 230 V max. Flügelbreite: 3,5 m max. Flügelgewicht: 500 kg D-Maß: unbeschränkt Antriebstyp: elektromechanisch TECHNISCHE ANTRIEBSDATEN: Versorgung: 230V /230 V Stromaufnahme: 1,7 A max. Leistung: 380 W Betriebshäufigkeit: 20 Zyklen/Std. Drehmoment 330 Nm termischer Motorschutz 140° C Öffnungszeit für 90°: ca. 18 s max. Öffnungswinkel: 140° (mit Sonderbeschlag) Betriebstemperatur: -20 - +55°C Schutzart: IP 67 Selbsthemmend: ja Endschalter für AUF: optional Endschalter für ZU: optional Enkoder: nein STEUERUNGSFUNKTIONEN: Zweite Linie der Lichtschranken: ja Teilöffnungsfunktion: ja Anschluss vom Elektroschloss: ja Amperometrische Hinderniserkennung: nein Individuelle Zeiteinstellung: ja Individuelle Krafteinstellung: ja Vorwarnzeit der Blinkleuchte ja Automatisches Schließen: ja Soft-Start / Soft-Stop: nein / ja ZUSÄTZLICHE INFORMATIONEN:

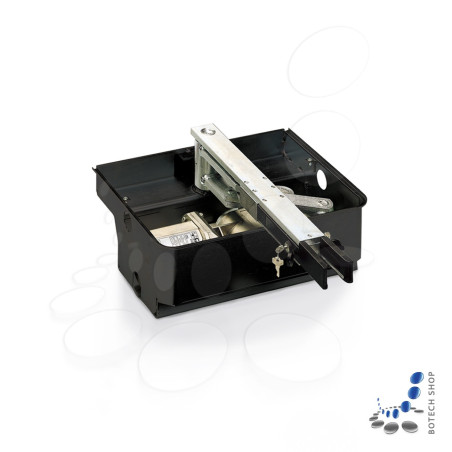

1 x Unterflurantrieb FAAC 770 incl. Montagewanne
Der Unterflurantrieb FAAC 770 mit der Montagewanne ist für Tore bis 2,5 m Flügellänge und 500 kg Flügelgewicht geeignet. Der Antrieb ist unsichtbar und ändert das Gesamtbild des Tores nicht, weil er unter dem Torflügel montiert wird.
887,00€

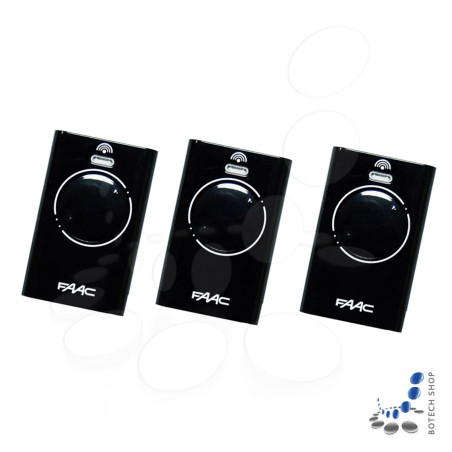

1 x 3x Handsender FAAC XT2 868 SLH LRB schwarz
2-Kanal-Handsender FAAC XT2 868 SLH LRB schwarz mit der Frequenz 868 MHz arbeitet mit allen Antrieben der Firma FAAC und kann bis max. 2 Anlagen steuern.
77,00€

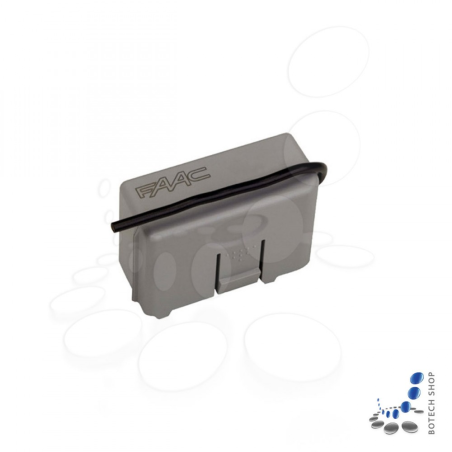

1 x Funkmodul FAAC XF 868 MHz
Der Steckempfänger FAAC XF 868 kann in die Steuerungen 012S, E 024S, E 124, E 391, E 604, E 70 gesteckt werden. Das Funkmodul ist mit den Handsendern FAAC XT2 868 SLH und FAAC XT4 868 SLH kompatibel.
67,00€

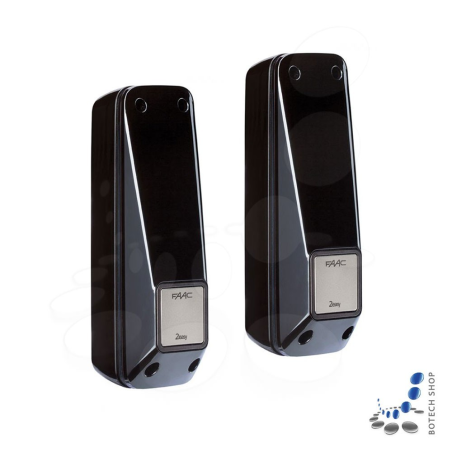

1 x Lichtschranke FAAC XP 20B D
Die Lichtschranke FAAC XP 20B D besteht aus einem Empfänger und einem Sender. Der Umfang von 20 m erfüllt die Bedürfnisse der anspruchsvollsten Kunden. Sie kann auf einer Säule montiert werden. Die Fotozelle kann nur an die Steuerungen E024S, E124, E045, E145, E680, E720/721 angeschlossen werden.
97,00€
Montageanleitung FAAC 770
Montageanleitung FAAC 770Steuerung FAAC E045
Steuerung FAAC E045
Lichtschranken FAAC XP15W
137,00€
Elektroschloss FAAC
97,00€

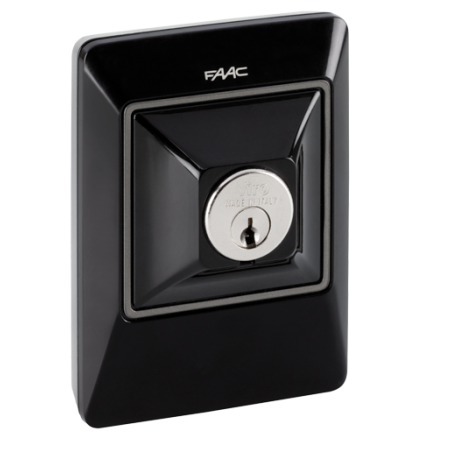

Schlüsseltaster FAAC T10
57,00€
