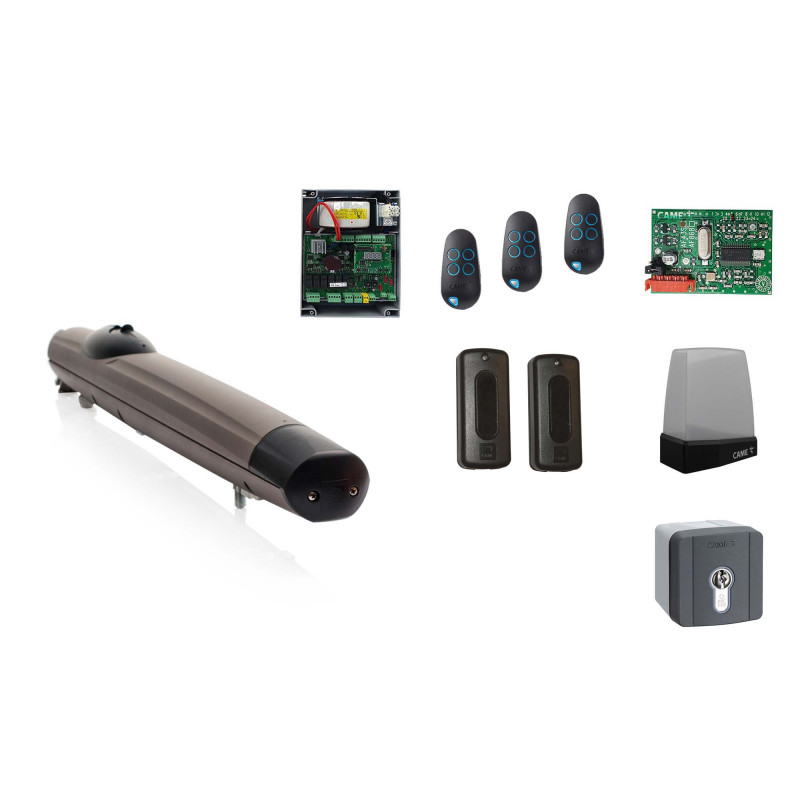

Drehtorantrieb CAME AMICO 24V/1 (Set XL)
Das Set CAME AMICO 24V/1 enthält den Antrieb A1824, mit dem die Tore bis 1,8 m Flügellänge bei 200 kg Flügelgewicht im privaten Bereich automatisiert werden können. Der Set enthält einen 24V-Drehtorantrieb AMICO mit Steuerung sowie mit dem dazu benötigten Zubehör. Mehr brauchen Sie für Ihr Tor nicht!
Pack content
Der Drehtorantrieb CAME AMICO mit der 24V-Technologie ist eine gute Lösung für kleine Tore bis 1,8 m Flügellänge und 200 kg Gewicht. Dank der 24V-Technologie kann man mit diesem Antrieb die Tore mit hoher Frequentierung automatisieren.
Der Drehtorantrieb CAME AMICO mit der 24V-Technologie ist eine gute Lösung für kleine Tore bis 1,8 m Flügellänge und 200 kg Gewicht. Dank der 24V-Technologie kann man mit diesem Antrieb die Tore mit hoher Frequentierung automatisieren. Ein Oberflur-Drehtorantrieb mit dem ausgesuchten Design, das ins Auge fällt. Durch den Alu-Rahmen ist AMICO besonders stabil. Design und Detailpflege sorgen nicht nur für eine exklusive Linie sondern gewährleisten auch besondere Witterungsbeständigkeit.
Die passende Steuerung ist CAME ZLX24MA.
GRUNDSÄTZLICHE DATEN: | |
---|---|
Versorgung: | 24 V |
max. Flügelbreite: | 1,8 m |
max. Flügelgewicht: | 250 kg |
D-Maß: | 6 cm |
Antriebstyp: | elektromechanisch |
TECHNISCHE DATEN DES ANTRIEBES: | |
---|---|
Versorgung: | 230V /24 V |
Stromaufnahme: | max 4 A |
max. Leistung: | 100 W |
Einschaltsdauer: | intensive Arbeit |
max. Kraft | 2000 N |
termischer Motorschutz | 150°C |
Öffnungszeit bis 90°: | einstellbar |
max. Öffnungswinkel: | 130° |
Betriebstemperatur: | -20° + 55°C |
Schutzart: | IP44 |
Selbsthemmend: | ja |
Endschalter für AUF: | mechanisch |
Endschalter für ZU: | mechanisch |
Enkoder: | ja |
Datenblatt
- Flügelbreite
- 1,8 m
- Flügelgewicht
- 250 kg
- Flügelanzahl
- 1 Flügel
- Antriebsart
- Spindelantrieb
- Sets
- Einzelantriebe
- Versorgung
- 24 V
- Marke
- CAME
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Steuerung CAME ZLX24MA (801QA-0050)
ZLX24MA ist eine universelle Steuerung, mit der alle 24V Drehtorantriebe gesteuert werden können.
Die Steuerung verfügt über viele Funktionen wie: Adaptive Speed & Torque Technologie, eine intelligente Laufsteuerung, CXN BUS Eingänge, RIO System 2.0, Came Key und Gateway-Steckplatz. Die Montage und Verdrahtung ist einfach danke der innovativen mechanischen und elektronischen Lösungen. ZLX24MA hat ein Programmier- und Anzeigedisplay und Speicherplatz für bis zu 250 Benutzer.
Technische Daten
Betriebsspannung: 230 V AC (50/60 Hz)
Spannungsversorgung Motor: 24 V DC
Spannungsversorgung Steuerung: 24 V AC
Verbrauch im Stand-By: 3 W
Leistung: 260 W
Farbe: RAL 7040
Betriebstemperatur: -20 ÷ +55 °C
Schutzart: IP54
Abmessungen: 204 mm x 274 mm x 132 mm (Abmessungen wie bei: ZL180 / ZL170)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
3 Stck. Handsender CAME TOP44RBN (806TS-0270)
CAME TOP44RBN ist eine Fernbedienung mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 3 Stück Handsender CAME TOP44RBN
Mehr Informationen finden Sie in der Bedienungsanleitung.
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
Blinkleuchte CAME KRX weiß (806LA-0020)
CAME KRX ist eine LED-Blinkleuchte (Spannungsversorgung 24 V AC-DC bis 230 V AC) mit weißer Haube. Die Blinkleuchte hat eine eingebaute Antenne, die auf der Frequenz 433 und 868 MHz arbeitet.
Die Blinkleuchte kann direkt am Pfosten oder an der Mauer ohne Zusatzgeräte montiert werden. Für die einfache Montage ist auch eine optionale Halterung erhältlich, die separat verkauft wird (Halterung CAME 806LA-0040).
Technische Daten
Betriebsspannung: 24 V DC/ 230 V AC
Betriebstemperatur: -20 ÷ +55° C
Schutzart: 54 IP
Funkfrequenz: 433/ 868 MHz
Abmessungen: 124 mm x 70 mm x 146 mm (H)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
Schlüsseltaster CAME SELD1FDG (806SL-0050)
CAME Schlüsseltaster SELD1FDG ist für Aufputzmontage geeignet, hat eine blaue LED-Hintergrundbelechtung und DIN Profilzylinder. Das Gehäuse wurde aus schlagfestem Kunststoff hergestellt. Farbe RAL 7024 (anthrazitgrau).
Der Schlüsselschalter CAME 806SL-0050 kann jedes Tor mit dem Torantrieb von CAME bedienen.
Im Lieferumfang: CAME Schlüsseltaster SELD1FDG, 2 x Schlüssel und Bedienungsanleitung auf Deutsch.
Technische Daten:
Montageart: Aufputz
Anschluss: 2-Draht
Abmessungen: 70,5 x 73,5 x 50,0 mm (B x H x T)
Schutzart: IP 44
Betriebsspannung: 24 V AC/ DC
Betriebstemperatur: -20 ÷ +55°C
Verbrauch: 0,3 W
Stromaufnahme: 12 mA
Klasse des Geräts: III
Mehr Informationen finden Sie in der Bedienungsanleitung.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
