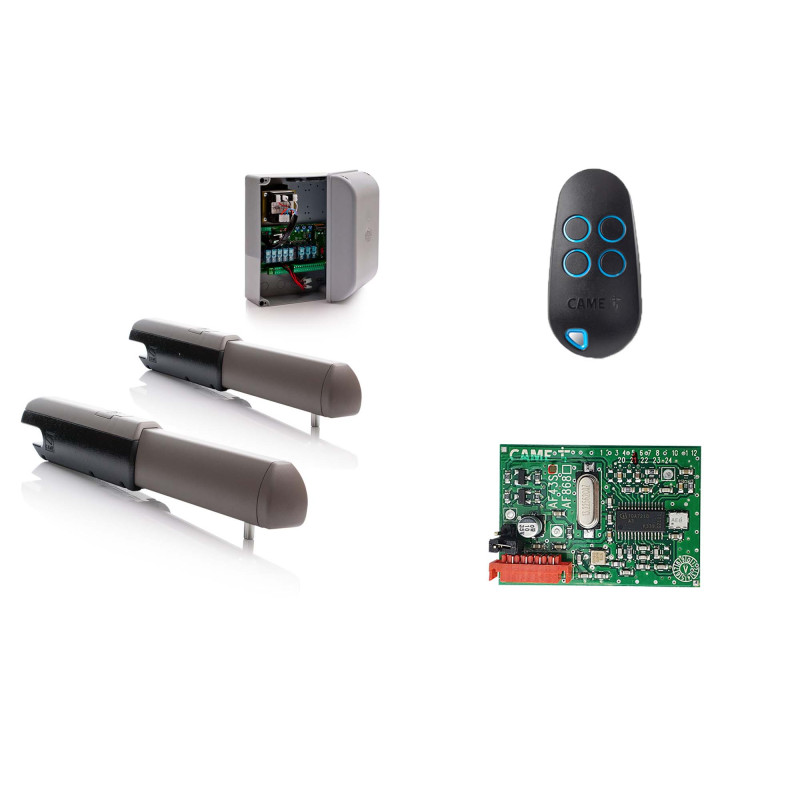

CAME ATI A3000A Drehtorantrieb-Komplettset S (2-flügelig)
Set CAME JET für zweiflügelige Tore enthält zwei Antriebe ATI A3000A. Der Antrieb ist ideal für Tore mit Flügelbreite bis 3 m bei 400 kg Flügelgewicht geeignet. Der Set CAME JET enthält auch das Grundzubehör wie Steuerung, Empfänger und Handsender.
2 Stck. Drehtorantrieb CAME ATI A3000A
Drehtorantrieb CAME ATI A3000A für Tore bis 3 m Flügellänge bei Gewicht 400 kg. Die Antriebe ATI garantieren Sicherheit und dauerhafte Zuverlässigkeit des Tores.
Steuerung CAME ZLX230P (801QA-0110)
CAME ZLX230P (801QA-0110) ist die kompakte Basis-Steuerzentrale für 230-V-Drehtorantriebe ohne Encoder. Sie überzeugt mit einem gut ablesbaren 7-Segment-Display, zwei Sicherheitseingängen und einem integrierten Speicher für bis zu 250 Benutzer. Damit ist sie zuverlässig, einfach zu bedienen und ideal für Standardanwendungen geeignet. Für die Ansteuerung von CXN-BUS-Zubehör ist die optionale Erweiterungskarte RCXN [806XG-0110] erforderlich.
Funkmodul CAME AF43S (TOP)
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Setbeschreibung
Verwendungsbeschränkung
| Torflügelbreite | 3 m | 2,5 m | 2 m |
| Torflügelgewicht | 400 kg | 600 kg | 800 kg |
Lieferumfang
Drehtorantrieb CAME ATI A3000A
Drehtorantrieb CAME ATI A3000A automatisiert Tore bis 3 m Flügellänge bei Gewicht 400 kg.
Verwendungsbeschränkung
| Torflügelbreite | 3 m | 2,5 m | 2 m |
| Torflügelgewicht | 400 kg | 600 kg | 800 kg |
In Bezug auf kleine Montageabmessungen ist der Toröffner CAME A3000A vor allem zur Montage an schmalen Pfosten wie Metallpfosten geeignet, wo der Abstand zwischen dem Scharnier und dem inneren Pfostenrand (D-Maß) max. 6 cm beträgt. Möglich ist es, einen größeren Öffnungswinkel zu erreichen, in dem das D-Maß weniger als 5 cm beträgt.
Der Antrieb CAME A3000A zeichnet sich durch eine lange Lebensdauer aus. Der Antrieb CAME ATI mit der Versorgung 230 V arbeitet jahrelang mit der Verwendungsfrequenz max. 20 Öffnungen/Tag. In dem Fall, wenn Sie den Antrieb für die maximalen Abmessungen verwenden möchten (3 m langer Flügel und Gewicht ca. 400 kg) wird das Elektroschloss CAME LOCK 81 benötigt, das das Tor am Auflaufbock verriegelt und das Tor im geschlossenen Zustand aufrecht erhält. Wenn die Montageabmessungen berücksichtigt werden, ermöglicht der Antrieb das Tor nach außen zu öffnen.
Die Toröffner CAME ATI A3000A dienen zur Automatisierung des Tores mit der maximalen Einfahrt 6 m im Falle des zweiflügeligen Tores.
Der Antrieb CAME ATI A3000A arbeitet mit der Steuerung CAME ZLX230P (230 V) zusammen, die u.a. folgende Funktionen enthält: Teilöffnungsfunktion (Öffnung eines Flügels für Fußgänger), zweite Fotozellenlinie, Vorblinken der Blinkleuchte usw. Zu der Steuerung passen Sicherheitsvorrichtungen wie Lichtschranken und Geräte der Zugriffskontrolle wie Schlüsseltaster und Codetastaturen der Firma CAME.
Hier sind unsere fertigen Sets für zweiflügelige Tore mit dem CAME ATI A3000A Antrieb:
Set S: 2x Antrieb, Steuerung, Funkmodul, 1x Fernbedienung
Set M: 2x Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Antenne
Set L: 2x Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne
Set XL: 2x Antrieb, Steuerung, Funkmodul, 3x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne, Schlüsselschalter
Bei Stromausfall kann der Antrieb einfach mit einem Dreikant-Schlüssel entriegelt und leichtgängig von Hand geöffnet bzw. geschlossen werden.
Die Antriebe der Serie ATI verfügen über integrierte Mikroschalter für Tor-AUF und Tor-ZU. Sie benötigen keine externen Endanschläge mehr.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 230 V |
| max. Flügelbreite: | 3 m |
| max. Flügelgewicht: | 800 kg |
| D-Maß: | 5 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
|---|---|
| Versorgung: | 230 V/230 V |
| Stromaufnahme: | 1,2 A |
| max. Leistung: | 150 W |
| Einschaltsdauer: | 50 % |
| max. Kraft | 3000 N |
| termischer Motorschutz | 150 °C |
| Öffnungszeit bis 90°: | 19 s |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20 + 55 °C |
| Schutzart: | IP 44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | nein |
Datenblatt
- Flügelbreite
- 3 m
- Schutzart ()
- 44
- Schutzart ()
- 44
- Betriebsspannung (V - 50/60 Hz)
- 230
- Spannungsersorgung Motor ()
- 230
- Stromaufnahme (A)
- 1,2
- Leistung (W)
- 260
- Stromart (AC/DC)
- AC
- Auflaufzeit bis 90° (Sek.)
- 19 ÷ 25
- Betriebstemperatur (°C)
- -20 ÷ +55
- ED (%)
- 24
- Schubkraft (N)
- 400 ÷ 3000
- Thermoschutz (°C)
- 150
- Flügelgewicht
- 800 kg
- Flügelanzahl
- 2 Flügel
- Antriebsart
- Spindelantrieb
- Sets
- Einzelantriebe
- Versorgung
- 230 V
- Marke
- CAME
ZLX230P – die vielseitige Basis-Steuerzentrale für Drehtorantriebe 230 V
Die Steuerung CAME ZLX230P (801QA-0110) ist die Basisausführung der Steuerzentrale, speziell entwickelt für 230-V-Drehtorantriebe ohne Encoder. Trotz ihrer einfachen Ausführung bietet sie alle Funktionen für einen zuverlässigen und komfortablen Betrieb im Alltag.
Ein gut ablesbares 7-Segment-Display, zwei Sicherheitseingänge sowie ein integrierter Speicher für bis zu 250 Benutzer machen die Bedienung besonders einfach und sicher.
Für die Ansteuerung von CXN-BUS-Zubehör ist lediglich die optionale Erweiterungskarte RCXN [806XG-0110] erforderlich.
Die wichtigsten Vorteile der ZLX230P:
-
Kompakte Bauweise für eine einfache Installation
-
Intuitive Bedienung und Konfiguration
-
Speicher für bis zu 250 Benutzer
-
Zuverlässiger Betrieb in Standardanwendungen
-
Erweiterbar für CXN-BUS-Zubehör
- Steckplatz für CAME KEY (Steuerung über App)
ZLX230P – kompakt, zuverlässig und vielseitig: die ideale Lösung für Standardanwendungen.
Die Steuerung CAME ZLX230P ist kompatibel mit:
- Spindelantrieben: ATS 801MP-0050, 801MP-0060, 801MP-0090, 801MP-0100, ATI A3000, A3000A, A5000, A5000A
- Gelenkarmantrieben: Fast FA70230
- Unterflurantrieben: Frog-A, Frog-AV
Mehr Informationen über die Steuerung finden Sie in der Montageanleitung (ANHÄNGE).
| Benutzerkapazität | bis zu 250 Benutzer |
| Displaytyp | 7-Segment-Anzeige |
| Sicherheitseingänger | 2 konfigurierbare Sicherheitseingänge |
| Encoder-Unterstützung | nein - Encoder nicht unterstützt |
| CXN BUS-Kompatibilität | Optional (nur mit Erweiterungskarte RCXN 806XG-0110) |
| integrierte Zeitschaltuhr | nein |
| Antriebstypen | einfache Antriebe |
| Einsatztbereich | Basisversion für einfache Anwendungen |
| Artikelnummer | 801QA-0110 |
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Handsender CAME TOP44RBN (806TS-0270)
CAME TOP44RBN ist ein Handsender mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht kopiert werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
| TECHNISCHE MERKMALE: | |
|---|---|
| Frequenz | 433,92 MHz |
| Kanalanzahl | 4 |
| Geschätzte Reichweite | 50 ÷ 150 m |
| Code | Rolling Code |
| Batterie | CR2032 |
| Betriebstemperatur | -20° + 55°C max. |
Datenblatt
- Frequenz
- 433 MHz
- Code
- Rolling Code
