Drehtorantrieb CAME AXO AX5024/2 (Set S)

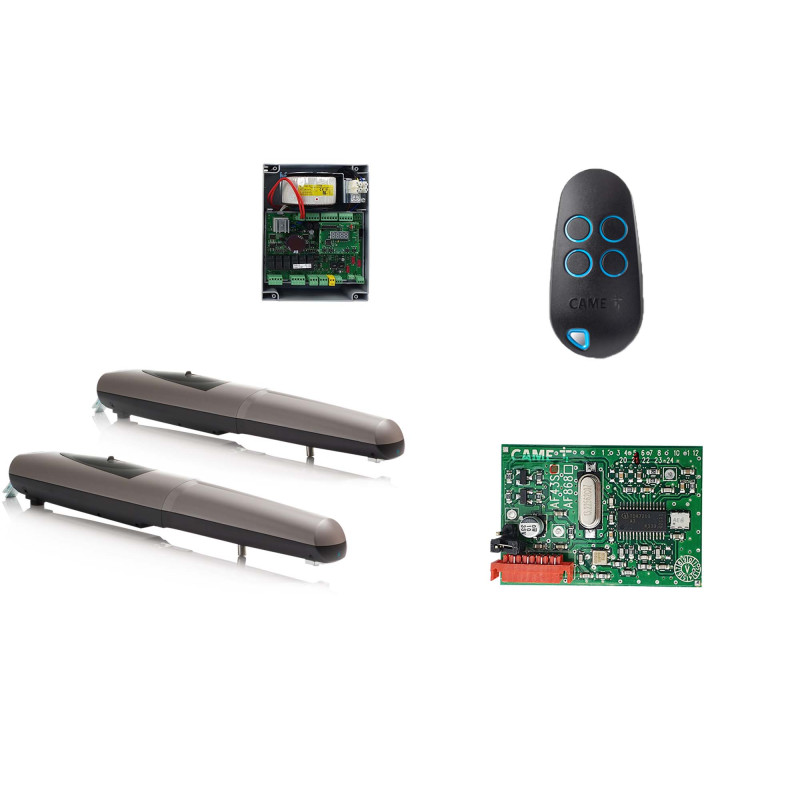

Der Set AXO 5024/2 für 2-flgl. Tore enthält zwei Antriebe AXO 5024 mit dem Grundzubehör wie Steuerung, Empfänger und Handsender. Mit diesen Antrieben können die Tore bis 5 m Flügelbreite bei 400 kg Flügelgewicht im privaten Bereich automatisiert werden.
Der Drehtorantrieb CAME AXO 5024 ist eine modernste Lösung für Tore bis 5 m Flügelbreite bei 400 kg Flügelgewicht. Dank der 24V-Technologie kann man mit diesem Antrieb die Tore mit hoher Frequentierung automatisieren. Der Antrieb verfügt über integrierte Endanschläge. Deshalb werden keine externe Anschläge mehr gebraucht.
Dank der 24V-Technologie sind die Drehtorantriebe AXO ideal für die intensive Arbeit geeignet.
Die Encoder-Technologie ersetzt die ältere Lösung der Endschalter. Der Encoder garantiert ständige Kontrolle über die Arbeit des Antriebes.
Display der Steuerung ZLJ24 vereinfacht die Programmierung der Einstellungen und der Funktionen der Antrieben.
Die 24V-Elektronik kann um die Karte LB180 erweitert werden, die beim Stromausfall beide Akkus (12 V 1,2 Ah x 2) aktivieren sollte.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 24 V |
| max. Flügelbreite: | 5 m |
| max. Flügelgewicht: | 1.000 kg |
| D-Maß: | 10 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
|---|---|
| Versorgung: | 230V /24 V |
| Stromaufnahme: | 10 A |
| max. Leistung: | 240 W |
| Einschaltsdauer: | intensiv |
| max. Kraft | 4500 N |
| termischer Motorschutz | - |
| Öffnungszeit bis 90°: | einstellbar |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20° + 50°C |
| Schutzart: | IP44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | ja |
| STEUERUNGSFUNKTIONEN: | |
|---|---|
| Zweite Linie der Lichtschranken: | ja |
| Teilöffnungsfunktion: | ja |
| Anschluss vom Elektroschloss: | ja |
| Amperometrische Hinderniserkennung: | ja |
| Individuelle Zeiteinstellung: | ja |
| Individuelle Krafteinstellung: | ja |
| Vorwarnzeit der Blinkleuchte | ja |
| Automatisches Schließen: | ja |
| Soft-Start / Soft-Stop: | ja/ja |
Die externe menügeführte Steuerung CAME ZLJ24 steuert die 24V-Drehtorantriebe mit Encoder. Die Steuerung gibt stets einen Überblick durch das große Display und garantiert einwandfreie Arbeit bei hoher Frequentierung des Antriebes.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 24 V |
| STEUERUNGSFUNKTIONEN: | |
|---|---|
| Zweite Linie der Lichtschranken: | ja |
| Teilöffnungsfunktion: | ja |
| Anschluss vom Elektroschloss: | ja |
| Amperometrische Hinderniserkennung: | ja |
| Individuelle Zeiteinstellung: | ja |
| Individuelle Krafteinstellung: | ja |
| Vorwarnzeit der Blinkleuchte: | ja |
| Automatisches Schließen: | ja |
| Soft-Start / Soft-Stop: | ja/ja |
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Handsender CAME TOP 432 EE ist ein neuer Befehlsschalter für die Torantriebe, Parksysteme und andere Anlagen der Firma CAME. Dieser Handsender ersetzt das frühere Model TOP 432 EV. Das Gerät besitzt ein neues Gehäuse, das aus schlagfestem Kunststoff gemacht wurde, das gegen Kratzer und Bruch resistent ist. Der Handsender hat auch ein frisches Design und eine elegante graue Farbe. Dank den geringen Bemaßungen 68x32x13 mm und dem kleinen Gewicht (16 g) kann der Handsender bequem in der Tasche oder zusammen mit den Schlüsseln getragen werden. Die Fernbedienung ist kompatibel mit allen anderen Handsendern der Serie CAME TOP mit der Frequenz 433 MHz. CAME TOP 432 EE ist mit den Batterien CR2016 betrieben, die eine langhafte Wirkung gewährleisten. Wir bieten auch die Handsender in günstigen Preisen in den Sets von 2 bzw. 3 Stück an.
Der Handsender CAME TOP 432 EE ist mit folgenden Modellen kompatibel:
T-432A
T-432M
T-432S
T-432NA
T-432SA
Sehen Sie sich das Bild oben mit Fotos von alten Handsendern.
| TECHNISCHE MERKMALE: | |
|---|---|
| Frequenz | 433,92 MHz |
| Kanalanzahl | 2 |
| Geschätzte Reichweite | 50 ÷ 150 m |
| Codiermöglichkeiten | 4096 |
| Batterie | 2 x Lithiumbatterie Typ CR2016 |
|
Abmessungen |
32 x 68 x 13 mm |
| Gewicht | 16 g |
| Betriebstemperatur | -20° + 55°C max. |
