CAME AXO AX5025 - Robuster Drehtorantrieb für höchste Ansprüche

Der Drehtorantrieb CAME AXO 5024 ist eine modernste Lösung für Tore bis 5 m Flügelbreite bei 400 kg Flügelgewicht.

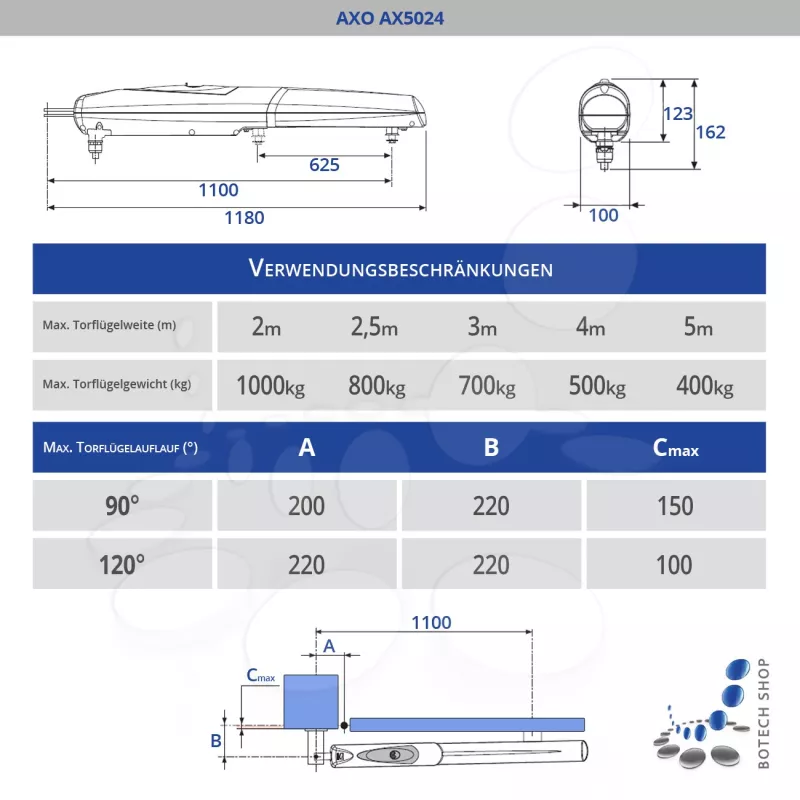

Verwendungsbeschränkung CAME AXO AX5024

Dank der 24V-Technologie kann man mit diesem Antrieb die Tore mit hoher Frequentierung automatisieren. Der Antrieb verfügt über integrierte Endanschläge. Deshalb werden keine externe Anschläge mehr gebraucht.

Hier finden Sie eine Zeichnung mit den Einbaumaßen: MONTAGEABMESSUNGEN

Der CAME AXO AX5024 ist ein leistungsstarker elektromechanischer Drehtorantrieb mit 24V-Technologie, konzipiert für den Einsatz an privat und gewerblich genutzten Toranlagen. Er erfüllt die höchsten Sicherheitsstandards gemäß den europäischen Normen EN 12445 und EN 12453.

Der Antrieb eignet sich für Drehtore mit einer Flügellänge von bis zu 5 Metern und einem maximalen Flügelgewicht von 1000 kg. Dank der selbsthemmenden Verriegelung gewährleistet er einen sicheren Halt auch ohne zusätzliches Schloss.

Maximale Flügelmaße und -gewichte:

• Bis zu 2,0 m Flügellänge: max. 1000 kg

• Bis zu 2,5 m Flügellänge: max. 800 kg - Ein Elektroschloss sollte ab 2,5 m Flügelweite installiert werden.

• Bis zu 3,0 m Flügellänge: max. 700 kg - Ein Elektroschloss sollte ab 2,5 m Flügelweite installiert werden.

• Bis zu 4,0 m Flügellänge: max. 500 kg
  (Ein blockierendes Elektroschloss muss obligatorisch am Flügel installiert werden)

• Bis zu 5,0 m Flügellänge: max. 400 kg
  (Ein blockierendes Elektroschloss muss obligatorisch am Flügel installiert werden)

Zu den technischen Highlights gehören integrierte Endanschläge, sodass keine mechanischen Anschläge am Tor notwendig sind, sowie Soft-Stopp in den Endlagen. Der AX5024 erkennt den Torlaufweg automatisch, wodurch keine Endschalter manuell eingestellt werden müssen.

Das Gehäuse besteht aus robustem Aluminium-Druckguss und ist für einen langlebigen Einsatz konzipiert. Die fein einstellbare Kraftabschaltung sorgt für maximale Sicherheit bei Kontakt mit Hindernissen. Eine bewegliche Aufhängung erlaubt zudem die Montage an Toren mit bis zu 7 % Steigung.

Mit einer Leistung von 120 Watt, einem Drehmoment von 4500 Nm und hoher Einschaltdauer ist der AXO AX5024 ideal für den intensiven Betrieb geeignet. Der Antrieb ist wartungsarm und lässt sich schnell sowie problemlos installieren – ideal für professionelle Anwendungen.

Kompatibles Zubehör für den Drehtorantrieb CAME AXO AX5024

Zum CAME AXO AX5024 passen die Steuerzentralen ZLX24MA sowie die erweiterte Version ZLX24SA. Einen detaillierten Vergleich beider Steuerungen finden Sie hier:
👉 Vergleich der Steuerungen ZLX24MA und ZLX24SA

Passende Zubehörkomponenten:

• Empfängermodul: CAME AF43S

• Handsender: CAME TOP44RBN

• Lichtschranken: DIR10 oder DLX30CEP (Aufputzmontage) / DLX30CIP (Unterputzmontage

• Blinkleuchten: kompatibel mit Leuchten der Serie CAME KRX

Sets

Der Torantrieb CAME AXO AX5024 ist in verschiedenen Sets mit unterschiedlichem Zubehör erhältlich – je nach Bedarf in den Varianten S, M, L oder XL. Zwei Stück CAME AX5024 ohne Zubehör finden Sie HIER.

🔹 Sets für einflügelige Tore mit CAME AXO AX5024:

Set S: Antrieb, Steuerung, Funkmodul, 1x Fernbedienung

Set M: Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Antenne

Set L: Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne

Set XL: Antrieb, Steuerung, Funkmodul, 3x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne, Schlüsselschalter

🔹 Sets für zweiflügelige Tore mit CAME AXO AX5024:

Set S: 2x Antrieb, Steuerung, Funkmodul, 1x Fernbedienung

Set M: 2x Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Antenne

Set L: 2x Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne

Set XL: 2x Antrieb, Steuerung, Funkmodul, 3x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne, Schlüsselschalter

📞 Individuelle Wünsche?

Kein Problem! Sie können uns jederzeit per E-Mail oder Telefon kontaktieren, um ein individuelles Set ganz nach Ihren Bedürfnissen zusammenzustellen.

Dank der 24V-Technologie
Dank der 24V-Technologie sind die Drehtorantriebe AXO ideal für die intensive Arbeit geeignet.

Die Encoder-Technologie
Die Encoder-Technologie ersetzt die ältere Lösung der Endschalter. Der Encoder garantiert ständige Kontrolle über die Arbeit des Antriebes.
