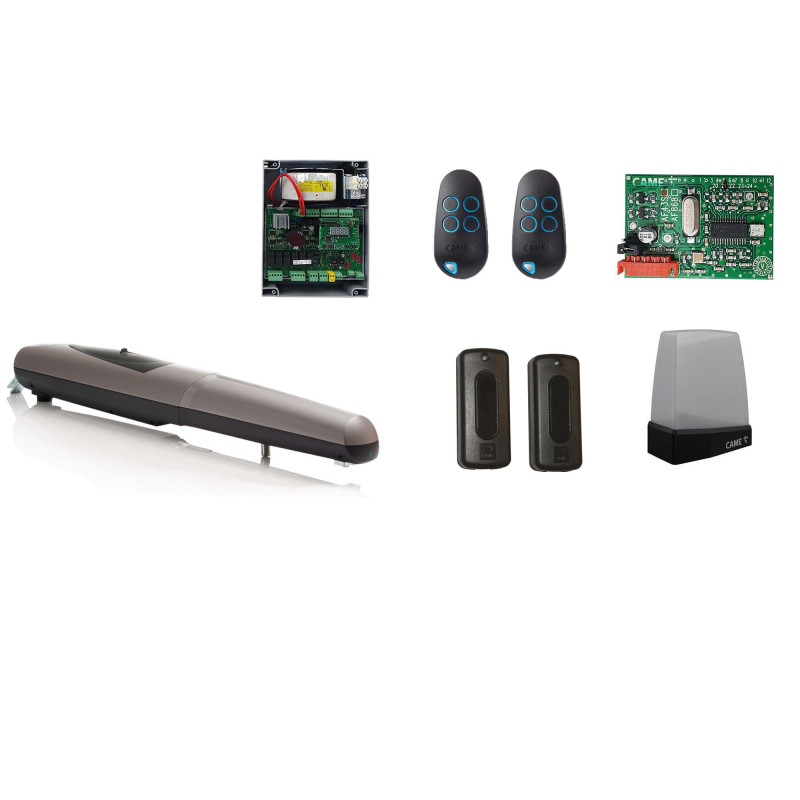

Drehtorantrieb CAME AXO AX5024/1 (Set L)
Der Set CAME AXO 5024/1 enthält den Drehtorantrieb CAME AXO 5024 für 1-flgl. Tore bis 5 m Flügelbreite bei 400 kg Flügelgewicht. Die Antriebe AXO mit 24V-Technologie garantieren eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit des Tores.
Drehtorantrieb CAME AXO AX5024
Der Drehtorantrieb CAME AXO 5024 ist eine modernste Lösung für Tore bis 5 m Flügelbreite bei 400 kg Flügelgewicht. Dank der 24V-Technologie kann man mit diesem Antrieb die Tore mit hoher Frequentierung automatisieren. Der Antrieb verfügt über integrierte Endanschläge. Deshalb werden keine externe Anschläge mehr gebraucht.
Funkmodul CAME AF43S (TOP)
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Lichtschranke CAME DIR 10
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Setbeschreibung
Der Set CAME AXO 5024/1 enthält den Drehtorantrieb CAME AXO 5024 für 1-flgl. Tore bis 5 m Flügelbreite bei 400 kg Flügelgewicht. Die Antriebe AXO mit 24V-Technologie garantieren eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit des Tores.
Verwendungsbeschränkung CAME AXO AX5024
| Torflügelbreite | 5 m | 3,5 m | 2,5 m | 2 m |
| Torflügelgewicht | 400 kg | 600 kg | 800 kg | 1000 kg |
Wir empfehlen, bei Drehtoren grundsätzlich ein Elektroschloss zu installieren.
Es sorgt dafür, dass die Tore zuverlässig geschlossen bleiben und schützt gleichzeitig die Zahnräder der Antriebe.
Bei selbsthemmenden Motoren wird der Einsatz dringend empfohlen, ab einer Flügelbreite von mehr als 2,5 m ist er zwingend erforderlich.
Bei nicht selbsthemmenden Motoren stellt ein Elektroschloss sicher, dass das Tor ordnungsgemäß schließt.
Lieferumfang
Der Drehtorantrieb CAME AXO 5024 ist eine modernste Lösung für Tore bis 5 m Flügelbreite bei 400 kg Flügelgewicht. Dank der 24V-Technologie kann man mit diesem Antrieb die Tore mit hoher Frequentierung automatisieren. Der Antrieb verfügt über integrierte Endanschläge. Deshalb werden keine externe Anschläge mehr gebraucht.
CAME AXO AX5025 - Robuster Drehtorantrieb für höchste Ansprüche
Der Drehtorantrieb CAME AXO 5024 ist eine modernste Lösung für Tore bis 5 m Flügelbreite bei 400 kg Flügelgewicht.
Verwendungsbeschränkung CAME AXO AX5024
| Torflügelbreite | 5 m | 3,5 m | 2,5 m | 2 m |
| Torflügelgewicht | 400 kg | 600 kg | 800 kg | 1000 kg |
Dank der 24V-Technologie kann man mit diesem Antrieb die Tore mit hoher Frequentierung automatisieren. Der Antrieb verfügt über integrierte Endanschläge. Deshalb werden keine externe Anschläge mehr gebraucht.
Hier finden Sie eine Zeichnung mit den Einbaumaßen: MONTAGEABMESSUNGEN
Der CAME AXO AX5024 ist ein leistungsstarker elektromechanischer Drehtorantrieb mit 24V-Technologie, konzipiert für den Einsatz an privat und gewerblich genutzten Toranlagen. Er erfüllt die höchsten Sicherheitsstandards gemäß den europäischen Normen EN 12445 und EN 12453.
Der Antrieb eignet sich für Drehtore mit einer Flügellänge von bis zu 5 Metern und einem maximalen Flügelgewicht von 1000 kg. Dank der selbsthemmenden Verriegelung gewährleistet er einen sicheren Halt auch ohne zusätzliches Schloss.
Maximale Flügelmaße und -gewichte:
-
Bis zu 2,0 m Flügellänge: max. 1000 kg
-
Bis zu 2,5 m Flügellänge: max. 800 kg - Ein Elektroschloss sollte ab 2,5 m Flügelweite installiert werden.
-
Bis zu 3,0 m Flügellänge: max. 700 kg - Ein Elektroschloss sollte ab 2,5 m Flügelweite installiert werden.
-
Bis zu 4,0 m Flügellänge: max. 500 kg
(Ein blockierendes Elektroschloss muss obligatorisch am Flügel installiert werden) -
Bis zu 5,0 m Flügellänge: max. 400 kg
(Ein blockierendes Elektroschloss muss obligatorisch am Flügel installiert werden)
Zu den technischen Highlights gehören integrierte Endanschläge, sodass keine mechanischen Anschläge am Tor notwendig sind, sowie Soft-Stopp in den Endlagen. Der AX5024 erkennt den Torlaufweg automatisch, wodurch keine Endschalter manuell eingestellt werden müssen.
Das Gehäuse besteht aus robustem Aluminium-Druckguss und ist für einen langlebigen Einsatz konzipiert. Die fein einstellbare Kraftabschaltung sorgt für maximale Sicherheit bei Kontakt mit Hindernissen. Eine bewegliche Aufhängung erlaubt zudem die Montage an Toren mit bis zu 7 % Steigung.
Mit einer Leistung von 120 Watt, einem Drehmoment von 4500 Nm und hoher Einschaltdauer ist der AXO AX5024 ideal für den intensiven Betrieb geeignet. Der Antrieb ist wartungsarm und lässt sich schnell sowie problemlos installieren – ideal für professionelle Anwendungen.
Kompatibles Zubehör für den Drehtorantrieb CAME AXO AX5024
Zum CAME AXO AX5024 passen die Steuerzentralen ZLX24MA sowie die erweiterte Version ZLX24SA. Einen detaillierten Vergleich beider Steuerungen finden Sie hier:
👉 Vergleich der Steuerungen ZLX24MA und ZLX24SA
Passende Zubehörkomponenten:
-
Empfängermodul: CAME AF43S
-
Handsender: CAME TOP44RBN
-
Lichtschranken: DIR10 oder DLX30CEP (Aufputzmontage) / DLX30CIP (Unterputzmontage
-
Blinkleuchten: kompatibel mit Leuchten der Serie CAME KRX
Sets
Der Torantrieb CAME AXO AX5024 ist in verschiedenen Sets mit unterschiedlichem Zubehör erhältlich – je nach Bedarf in den Varianten S, M, L oder XL. Zwei Stück CAME AX5024 ohne Zubehör finden Sie HIER.
🔹 Sets für einflügelige Tore mit CAME AXO AX5024:
Set S: Antrieb, Steuerung, Funkmodul, 1x Fernbedienung
Set M: Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Antenne
Set L: Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne
Set XL: Antrieb, Steuerung, Funkmodul, 3x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne, Schlüsselschalter
🔹 Sets für zweiflügelige Tore mit CAME AXO AX5024:
Set S: 2x Antrieb, Steuerung, Funkmodul, 1x Fernbedienung
Set M: 2x Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Antenne
Set L: 2x Antrieb, Steuerung, Funkmodul, 2x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne
Set XL: 2x Antrieb, Steuerung, Funkmodul, 3x Fernbedienung, Lichtschranke, Blinkleuchte mit integrierter Antenne, Schlüsselschalter
📞 Individuelle Wünsche?
Kein Problem! Sie können uns jederzeit per E-Mail oder Telefon kontaktieren, um ein individuelles Set ganz nach Ihren Bedürfnissen zusammenzustellen.
Dank der 24V-Technologie
Dank der 24V-Technologie sind die Drehtorantriebe AXO ideal für die intensive Arbeit geeignet.
Dank der 24V-Technologie sind die Drehtorantriebe AXO ideal für die intensive Arbeit geeignet.
Die Encoder-Technologie
Die Encoder-Technologie ersetzt die ältere Lösung der Endschalter. Der Encoder garantiert ständige Kontrolle über die Arbeit des Antriebes.
Die Encoder-Technologie ersetzt die ältere Lösung der Endschalter. Der Encoder garantiert ständige Kontrolle über die Arbeit des Antriebes.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 24 V |
| max. Flügelbreite: | 5 m |
| max. Flügelgewicht: | 1.000 kg |
| D-Maß: | 10 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
|---|---|
| Versorgung: | 230V /24 V |
| Stromaufnahme: | 10 A |
| max. Leistung: | 240 W |
| Einschaltsdauer: | intensiv |
| max. Kraft | 4500 N |
| termischer Motorschutz | - |
| Öffnungszeit bis 90°: | einstellbar |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20° + 50°C |
| Schutzart: | IP44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | ja |
| STEUERUNGSFUNKTIONEN: | |
|---|---|
| Zweite Linie der Lichtschranken: | ja |
| Teilöffnungsfunktion: | ja |
| Anschluss vom Elektroschloss: | ja |
| Amperometrische Hinderniserkennung: | ja |
| Individuelle Zeiteinstellung: | ja |
| Individuelle Krafteinstellung: | ja |
| Vorwarnzeit der Blinkleuchte | ja |
| Automatisches Schließen: | ja |
| Soft-Start / Soft-Stop: | ja/ja |
Datenblatt
- Flügelbreite
- 5 m
- Schutzart ()
- 44
- Schutzart ()
- 44
- Spannungsersorgung Motor ()
- 24
- Stromaufnahme (A)
- Max. 10
- Leistung (W)
- 120
- Auflaufzeit bis 90° (Sek.)
- EINSTELLBAR
- Betriebstemperatur (°C)
- -20 ÷ +55
- ED (%)
- INTENSIVER BETRIEB
- Schubkraft (N)
- 500 ÷ 4500
- Flügelgewicht
- 1000 kg
- Flügelanzahl
- 1 Flügel
- Antriebsart
- Spindelantrieb
- Sets
- Einzelantriebe
- Versorgung
- 24 V
- Marke
- CAME
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Steuerung CAME ZLX24MA (801QA-0050)
ZLX24MA ist eine universelle Steuerung, mit der alle 24V Drehtorantriebe gesteuert werden können.
Die Steuerung verfügt über viele Funktionen wie: Adaptive Speed & Torque Technologie, eine intelligente Laufsteuerung, CXN BUS Eingänge, RIO System 2.0, Came Key und Gateway-Steckplatz. Die Montage und Verdrahtung ist einfach danke der innovativen mechanischen und elektronischen Lösungen. ZLX24MA hat ein Programmier- und Anzeigedisplay und Speicherplatz für bis zu 250 Benutzer.
Hier finden Sie den Vergleich von Steuerungen ZLX24MA und ZLX24SA: https://www.torantrieb-blog.de/vergleich-der-steuerungen-came-zlx24ma-und-zlx24sa/
Technische Daten
Betriebsspannung: 230 V AC (50/60 Hz)
Spannungsversorgung Motor: 24 V DC
Spannungsversorgung Steuerung: 24 V AC
Verbrauch im Stand-By: 3 W
Leistung: 260 W
Farbe: RAL 7040
Betriebstemperatur: -20 ÷ +55 °C
Schutzart: IP54
Abmessungen: 204 mm x 274 mm x 132 mm (Abmessungen wie bei: ZL180 / ZL170)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
2 Stck. Handsender CAME TOP44RBN (806TS-0270)
CAME TOP44RBN ist ein Handsender mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 2 Stück Handsender CAME TOP44RBN
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
Blinkleuchte CAME KRX weiß (806LA-0020)
CAME KRX ist eine LED-Blinkleuchte (Spannungsversorgung 24 V AC-DC bis 230 V AC) mit weißer Haube. Die Blinkleuchte hat eine eingebaute Antenne, die auf der Frequenz 433 und 868 MHz arbeitet.
Die Blinkleuchte kann direkt am Pfosten oder an der Mauer ohne Zusatzgeräte montiert werden. Für die einfache Montage ist auch eine optionale Halterung erhältlich, die separat verkauft wird (Halterung CAME 806LA-0040).
Technische Daten
Betriebsspannung: 24 V DC/ 230 V AC
Betriebstemperatur: -20 ÷ +55° C
Schutzart: 54 IP
Funkfrequenz: 433/ 868 MHz
Abmessungen: 124 mm x 70 mm x 146 mm (H)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
