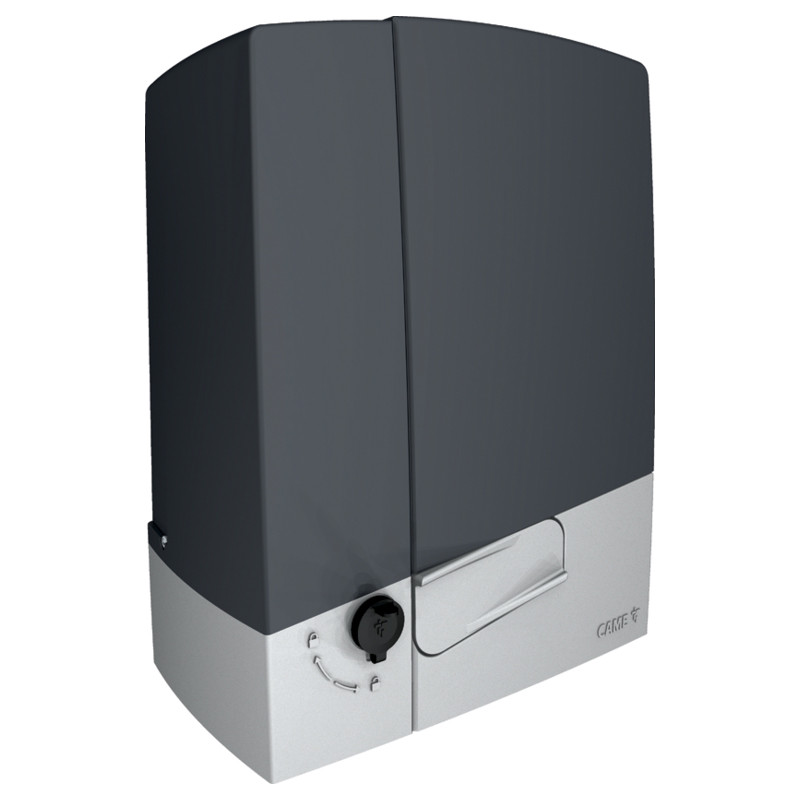

CAME BXV06AGE (801MS-0580) BXV PLUS Schiebetorantrieb bis 600 kg

Der CAME BXV06AGE (Art.-Nr. 801MS-0580) aus der neuen BXV PLUS Serie ist ein moderner und leistungsfähiger 24-V-Schiebetorantrieb für Tore bis 600 kg. Er eignet sich für Schiebetore mit einer maximalen Flügellänge von bis zu 18 Metern und wurde speziell für den Einsatz an Einfamilienhäusern, Wohngebäuden und Wohnanlagen entwickelt.

Der Antrieb kombiniert einen zuverlässigen 24-V-DC-Motor mit der modernen ZBC1-Steuerung, adaptiver Geschwindigkeits- und Drehmomentregelung, einem grafischen LCD-Display sowie der digitalen CXN-BUS-Technologie. Dadurch bietet der CAME BXV06AGE umfangreiche Möglichkeiten zur präzisen Konfiguration, Überwachung und Erweiterung der Torautomatisierung.

Der Schiebetorantrieb arbeitet besonders leise und verfügt über eine Höhenverstellung zur präzisen Feinjustierung zwischen Ritzel und Zahnstange. Das robuste Gehäuse ist in Grau RAL 7024 ausgeführt.

CAME BXV06AGE BXV PLUS – für Schiebetore bis 600 kg und 18 m

Der CAME BXV06AGE ist für die Automatisierung von Schiebetoren mit folgenden maximalen Abmessungen vorgesehen:

• maximales Torgewicht: bis 600 kg
• maximale Torlänge: bis 18 m
• Motorversorgung: 24 V DC
• Einsatzbereich: Einfamilienhäuser, Wohngebäude und Wohnanlagen
• Gehäusefarbe: Grau RAL 7024

Dank der modernen 24-V-Technologie eignet sich der Antrieb auch für Anwendungen mit höherer Nutzungsfrequenz und bietet gleichzeitig eine präzise Kontrolle des Torlaufs.

Neue ZBC1-Steuerung mit adaptiver Technologie

Das Herzstück des CAME BXV06AGE BXV PLUS ist die neue elektronische ZBC1-Steuerung. Sie verfügt über eine adaptive Technologie zur automatischen Anpassung von Geschwindigkeit und Drehmoment.

Während der Torbewegung werden die auftretenden Widerstände permanent überwacht. Die Steuerung kann die Betriebsparameter entsprechend anpassen und damit auf wechselnde Bedingungen reagieren. Dies unterstützt einen gleichmäßigen und zuverlässigen Torlauf auch bei veränderten äußeren Einflüssen wie Wind oder niedrigen Temperaturen.

Die adaptive Steuerung trägt gleichzeitig zu einer präzisen Hinderniserkennung bei. Die Empfindlichkeit kann für Normal- und Softlauf separat eingestellt werden. Wird ein Hindernis erkannt, kann die Steuerung die Torbewegung stoppen beziehungsweise umkehren.

Grafisches LCD-Display und automatische Konfiguration

Die ZBC1-Steuerung ist mit einem grafischen LCD-Display ausgestattet, über das die wichtigsten Funktionen und Betriebsparameter komfortabel programmiert werden können.

Ein automatischer Konfigurationsassistent erleichtert die erste Inbetriebnahme der Toranlage. Der Torlauf sowie die Bereiche für den Soft-Stop können automatisch eingelernt werden.

Über das Display ist außerdem eine Störungsdiagnose möglich, wodurch Fehler und Betriebszustände schneller erkannt werden können.

Zu den Einstellmöglichkeiten gehören unter anderem:

• automatische Einlernung des Torlaufs
• automatische Erkennung der Soft-Stop-Bereiche
• separate Geschwindigkeitseinstellung für Normal- und Softlauf
• fein einstellbare Hinderniserkennung
• automatische Laufumkehr bei Hinderniserkennung
• Diagnose und Anzeige von Störungen über das Display

CXN BUS – digitale Kommunikation für Zubehör und Sicherheit

Ein weiteres wichtiges Merkmal des CAME BXV06AGE ist die Unterstützung des digitalen CXN BUS.

Über die BUS-Technologie können kompatible CAME-Zubehör- und Sicherheitseinrichtungen über eine vereinfachte Zweidrahtverbindung in das System eingebunden werden. Dadurch lässt sich die Verkabelung der Torautomatisierung übersichtlicher gestalten und die Erweiterung der Anlage vereinfachen.

Der CXN BUS eignet sich unter anderem für die Integration kompatibler:

• Lichtschranken
• Sicherheitseinrichtungen
• Steuergeräte
• weiterer CAME-BUS-Komponenten

Bis zu 1000 Benutzer verwalten

Die moderne ZBC1-Steuerung ermöglicht die Verwaltung von bis zu 1000 Benutzern.

Damit eignet sich der CAME BXV06AGE nicht nur für private Einfahrten, sondern auch besonders gut für Mehrfamilienhäuser und Wohnanlagen, bei denen eine größere Anzahl von Handsendern, Transpondern oder Zugangscodes verwaltet werden muss.

Benutzer können direkt über die Steuerung hinzugefügt, gelöscht und verwaltet werden.

Erweiterte Sicherheitsfunktionen

Der CAME BXV06AGE verfügt über umfangreiche Anschlussmöglichkeiten für Sicherheitseinrichtungen.

Zur Verfügung stehen unter anderem:

• 4 konfigurierbare Sicherheitseingänge
• Unterstützung von 8,2-kOhm-Sicherheitseinrichtungen
• potentialfreie Sicherheitseingänge
• direkter Anschluss von bis zu 6 resistiven EDG-Sicherheitskontaktleisten
• fein einstellbare Hinderniserkennung
• automatische Laufumkehr bei Hinderniserkennung

Damit lässt sich die Toranlage an unterschiedliche Sicherheitsanforderungen und Installationssituationen anpassen.

CAME Connect und CAME KEY

Der CAME BXV06AGE BXV PLUS ist für die Integration in das CAME-Connect-System vorbereitet.

Mit entsprechendem Zubehör kann die Torautomatisierung mit der CAME-Cloud verbunden werden. Abhängig von der eingesetzten Konfiguration ermöglicht dies unter anderem die Fernsteuerung, Überwachung und Diagnose der Toranlage.

Der Antrieb ist außerdem für die Verwendung mit CAME KEY vorbereitet.

Damit können Installateur und Betreiber moderne digitale Funktionen von CAME nutzen und die Torautomatisierung komfortabel verwalten.

MASTER-SLAVE-Betrieb für gekoppelte Toranlagen

Der CAME BXV06AGE unterstützt den MASTER-SLAVE-Betrieb. Dadurch können zwei entsprechend konfigurierte Antriebe miteinander gekoppelt und synchron betrieben werden.

Diese Funktion eignet sich insbesondere für spezielle Schiebetoranlagen mit zwei aufeinander abgestimmten Torflügeln.

Erweiterungsmöglichkeiten der ZBC1-Steuerung

Die Steuerung des CAME BXV06AGE bietet verschiedene Steckplätze zur Erweiterung der Torautomatisierung.

Unterstützt werden unter anderem:

• RIO 2.0: Steckplatz für das Sicherheitssystem RIO 2.0 mit Zusatzmodul 806SS-0040
• R700: Steckplatz für das Decodiermodul zur Nutzung kompatibler CAME-Transponderleser
• R800: Steckplatz für das Decodiermodul zur Integration kompatibler CAME-Codeschlösser
• CLOCK-Modul: Erweiterungsmöglichkeit für zeitgesteuerte Funktionen
• CAME Connect
• CAME KEY

TIMER-Funktion mit CLOCK-Modul

Durch die optionale Verwendung eines CLOCK-Moduls können zeitabhängige Steuerungsfunktionen realisiert werden.

Damit lassen sich beispielsweise Öffnungs- und Schließvorgänge der Toranlage nach definierten Zeitplänen steuern – eine besonders praktische Funktion für Wohnanlagen oder gemeinsam genutzte Zufahrten.

Die wichtigsten Vorteile des CAME BXV06AGE auf einen Blick

• 24-V-Schiebetorantrieb für Tore bis 600 kg
• geeignet für Torflügel bis 18 m Länge
• neue CAME BXV PLUS Serie
• moderne ZBC1-Steuerung
• adaptive Anpassung von Geschwindigkeit und Drehmoment
• grafisches LCD-Display
• automatische Konfiguration und Einlernung des Torlaufs
• digitale CXN-BUS-Technologie
• Verwaltung von bis zu 1000 Benutzern
• Anschluss von bis zu 6 EDG-Sicherheitskontaktleisten
• 4 konfigurierbare Sicherheitseingänge
• fein einstellbare Hinderniserkennung mit Laufumkehr
• separate Einstellung von Normal- und Softlauf
• Störungsdiagnose über das Display
• MASTER-SLAVE-Betrieb
• vorbereitet für CAME Connect und CAME KEY
• Steckplätze für R700, R800, RIO 2.0 und CLOCK-Modul
• besonders leiser Betrieb
• höhenverstellbar zur Feinjustierung von Ritzel und Zahnstange
• Gehäuse in RAL 7024

Für wen eignet sich der CAME BXV06AGE?

Der CAME BXV06AGE BXV PLUS ist eine moderne Lösung für Anwender, die einen 24-V-Schiebetorantrieb für ein Tor bis 600 kg suchen und Wert auf flexible Konfiguration, moderne Sicherheitstechnik und digitale Erweiterungsmöglichkeiten legen.

Durch die Kombination aus ZBC1-Steuerung, adaptiver Geschwindigkeitsregelung, CXN BUS, grafischem LCD-Display, Speicher für bis zu 1000 Benutzer sowie CAME-Connect-Kompatibilität eignet sich der Antrieb sowohl für private Einfahrten als auch für anspruchsvollere Toranlagen in Mehrfamilienhäusern und Wohnanlagen.

Der CAME BXV06AGE (801MS-0580) verbindet damit moderne 24-V-Antriebstechnik mit umfangreichen Steuerungs-, Sicherheits- und Kommunikationsfunktionen für Schiebetore bis 600 kg und 18 Meter Länge.

Passendes Zubehör für CAME BXV06AGE

• • Funkmodul CAME AF43S
  • Fernbedienung CAME TOP44RBN
  • Lichtschranke CAME DIR 10
  • Blinkleuchte CAME KRX weiß (806LA-0020)
  • 5 m Kunststoff-Zahnstange
  • CAME KEY

Mehr Informationen über das Produkt finden Sie in der Bedienungsanleitung (siehe: ANHÄNGE).
