Schiebetorantrieb CAME BXV10AGE PLUS (801MS-0590)
767,00 €
inkl. MwSt.
Verfügbar
CAME BXV10AGE (801MS-0590) aus der Serie BXV 10 PLUS ist ein moderner 24-V-Schiebetorantrieb für Tore bis 1.000 kg und bis 20 m Flügellänge. Er eignet sich für die intensive Nutzung an Wohngebäuden und in Wohnanlagen.
Der Antrieb arbeitet besonders leise und verfügt über die elektronische Steuerung ZBC1 mit Grafikdisplay, automatische Torlauferkennung, einstellbare Geschwindigkeit und Hinderniserkennung mit Laufumkehr. Zusätzlich unterstützt der BXV10AGE unter anderem CXN BUS, Master-Slave-Betrieb, CAME Connect, CAME KEY sowie optional das CLOCK-Modul.
Die neue BXV-PLUS-Serie verbindet einen leistungsfähigen 24-V-Gleichstrommotor mit moderner digitaler Steuerungstechnik. Der CAME BXV10AGE arbeitet besonders leise und bietet umfangreiche Möglichkeiten zur Anpassung und Überwachung des Torlaufs.

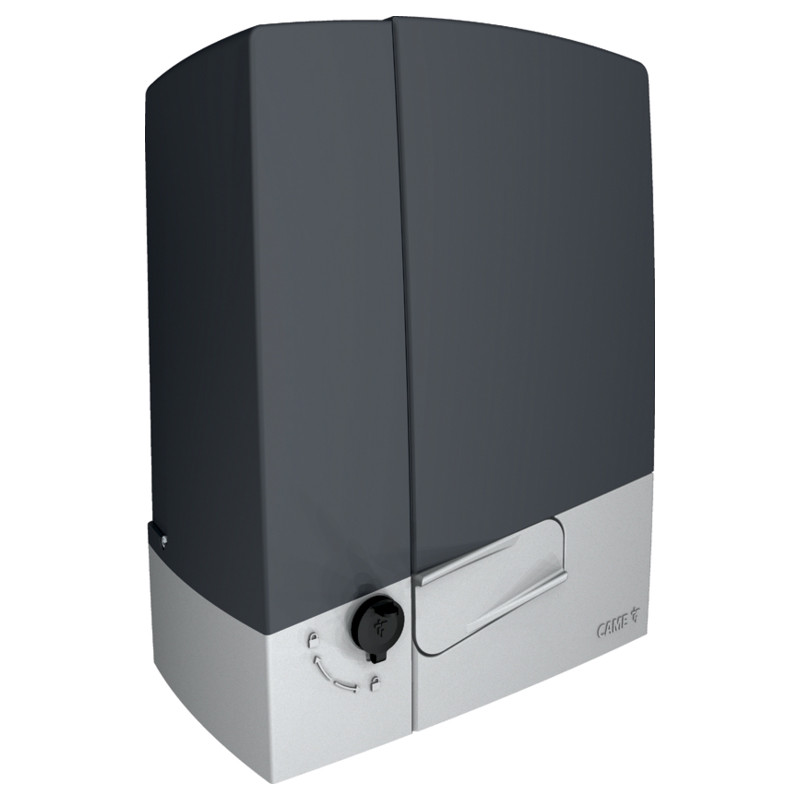

Die Abdeckung des Antriebs ist in Grau RAL 7024 ausgeführt. Für eine präzise Montage ist der Antrieb höhenverstellbar, sodass sich der Abstand zwischen Ritzel und Zahnstange fein justieren lässt.
Moderne ZBC1-Steuerung mit Grafikdisplay
Das Herzstück des CAME BXV10AGE ist die neue elektronische Steuerung ZBC1. Sie verfügt über ein multifunktionales Grafikdisplay und eine automatische Konfigurationsfunktion, die die Einrichtung und Programmierung des Torantriebs erleichtert.
Die Steuerung ermöglicht eine automatische Anpassung von Geschwindigkeit und Drehmoment an die jeweiligen Umgebungs- und Witterungsbedingungen. Dadurch kann der Torlauf gleichmäßig und zuverlässig gesteuert werden.
Die integrierte Störungsdiagnose über das Display erleichtert zudem die Kontrolle und Wartung der Toranlage.
Funktionen des CAME BXV10AGE
Der Schiebetorantrieb verfügt über folgende Funktionen:
- 4 konfigurierbare Sicherheitseingänge für 8,2-kOhm- und potentialfreie Kontakte
- Automatische Einlernung des Torlaufs
- Automatische Einlernung der Soft-Stop-Bereiche
- Separat einstellbare Geschwindigkeit für Normal- und Softlauf
- Fein einstellbare Hinderniserkennung mit Laufumkehr
- Separate Einstellung der Hinderniserkennung für Normal- und Softlauf
- Störungsdiagnose über das Display
- Master-Slave-Betrieb
- Steckplatz für die Steuerung des Sicherheitssystems RIO 2.0 mit Zusatzmodul 806SS-0040
- Steckplatz für das R700-Decodiermodul für CAME Transponderleser
- Steckplatz für das R800-Decodiermodul für CAME Codeschlösser
- Steckplatz für das CLOCK-Modul
- Vorbereitung für CAME Connect
- Vorbereitung für CAME KEY
CXN BUS – einfacher Anschluss von Zubehör
Die ZBC1-Steuerung unterstützt das moderne CXN-BUS-System. Über dieses Zweidraht-Bussystem können kompatible Steuerungs- und Sicherheitskomponenten angeschlossen werden. Dadurch lässt sich der Installationsaufwand reduzieren und das Risiko von Anschlussfehlern minimieren.
Verwaltung von bis zu 1.000 Benutzern
Die Steuerung ermöglicht die Speicherung und Verwaltung von bis zu 1.000 Benutzern. Dazu können beispielsweise:
- Handsender
- Transponderkarten
- Zugangscodes
gehören.
Damit eignet sich der CAME BXV10AGE auch besonders für Wohnanlagen und gemeinschaftlich genutzte Zufahrten, bei denen eine größere Anzahl von Zugangsberechtigungen verwaltet werden muss.
Direkter Anschluss von Sicherheitskontaktleisten
An die Steuerung können bis zu 6 resistive EDG-Sicherheitskontaktleisten direkt angeschlossen werden. Zusätzliche Module sind dafür nicht erforderlich.
Zusätzlich stehen 4 konfigurierbare Sicherheitseingänge zur Verfügung.
Master-Slave-Betrieb für gegenläufige Schiebetore
Der Master-Slave-Betrieb ermöglicht die Synchronisierung von zwei Antrieben bei Schiebetoranlagen, deren Torflügel sich gegenläufig bewegen.
Dadurch kann der CAME BXV10AGE auch für entsprechend aufgebaute Schiebetoranlagen eingesetzt werden.
CAME Connect und CAME KEY
Der CAME BXV10AGE ist für CAME Connect und CAME KEY vorbereitet.
Über CAME Connect kann die Torautomation in das cloudbasierte Verwaltungssystem von CAME integriert werden. Damit sind eine Fernsteuerung der Anlage sowie eine Ferndiagnose durch den Installateur möglich.
Optionale TIMER-Funktion mit CLOCK-Modul
Die Steuerung verfügt über einen Steckplatz für das CLOCK-Modul. Nach Installation dieses Moduls kann die Toranlage um eine zeitgesteuerte TIMER-Funktion erweitert werden.
Damit lassen sich definierte Betriebszeiten bzw. Zeitpläne für die Torsteuerung realisieren.
CAME BXV10AGE – für schwere Schiebetore im Wohnbereich
Mit einer Auslegung für Schiebetore bis 1.000 kg und 20 m Flügellänge, der modernen ZBC1-Steuerung, dem CXN BUS, umfangreichen Sicherheitsfunktionen und der Vorbereitung für CAME Connect ist der CAME BXV10AGE BXV 10 PLUS eine moderne Lösung für automatisierte Schiebetore an Wohngebäuden und in Wohnanlagen.
Der Antrieb verbindet 24-V-Technologie, leisen Betrieb, intensive Nutzung und umfangreiche digitale Steuerungsmöglichkeiten in einem System.
Passendes Zubehör für CAME BXV10AGE
| GRUNDSÄTZLICHE DATEN: | |
| Betriebsspannung: | 230 V AC |
| max. Torlänge bei max. Gewicht | 20 m |
| max. Flügelgewicht: | 1000 kg |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE ANTRIEBSDATEN: | |
| Spannungsversorgung Motor: | 24 V DC |
| Verbrauch im Stand-By: | 5,5 W |
| max. Leistung: | 400 W |
| Einschaltsdauer: | Dauerbetrieb |
| max. Kraft: | 1000 N |
| termischer Motorschutz | 120 °C |
| Geschwindigkeit: | 11 m/min |
| Betriebstemperatur: | -20° + 55°C |
| Schutzart: | IP 54 |
| eingebaute Steuerung: | ZBC1 |
| Endschalter | mechanisch |
| Enkoder: | ja |
| STEUERUNGSFUNKTIONEN: | |
| Zweite Linie der Lichtschranken: | ja |
| Teilöffnungsfunktion: | ja |
| Anschluss vom Elektroschloss: | ja |
| Individuelle Zeiteinstellung: | ja |
| Individuelle Krafteinstellung: | ja |
| Vorwarnzeit der Blinkleuchte | ja |
| Automatisches Schließen: | ja |
Mehr Informationen über das Produkt finden Sie in der Bedienungsanleitung (siehe: ANHÄNGE).
C_801MS-0590
Datenblatt
- Schutzart ()
- 54
- Spannungsersorgung Motor ()
- 24
- Stromaufnahme (A)
- 10,0
- Leistung (W)
- 240
- Betriebstemperatur (°C)
- -20 ÷ +55
- ersorgungsspannung ()
- 230 AC
- Einschaltdauer (%)
- Dauerbetrieb
- Max. Torflügelgewicht (kg)
- 450
- Flügelgeschwindigkeit (m/min)
- 12
- Torbreite
- 20 m
- Torgewicht
- 1000 kg
- Versorgung
- 230 V
