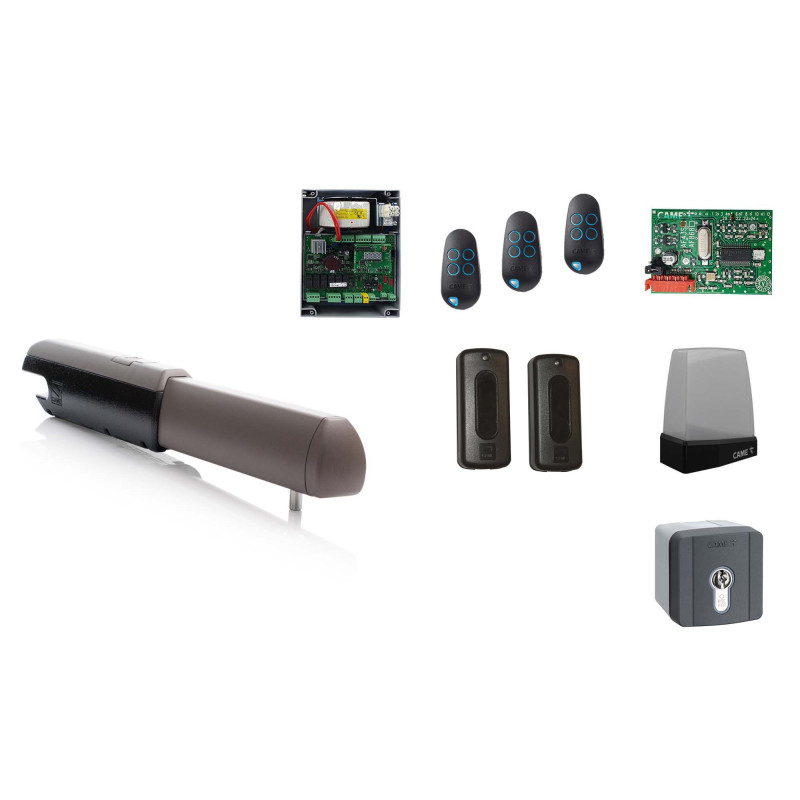

Set CAME MONOJET524 für 1-flgl. Drehtore mit Flügelbreite bis 5 m bei 400 kg Flügelgewicht. Der Set enthält einen 24V-Drehtorantrieb ATI A5024 mit Steuerung sowie mit dem dazu benötigten Zubehör. Mehr brauchen Sie für Ihr Tor nicht!
Drehtorantrieb CAME ATI A5024N mit Spindelmechanik und 24V-Technologie für Tore bis 5 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
| Torflügelbreite | 5 m | 4 m | 3 m |
| Torflügelgewicht | 400 kg | 500 kg | 600 kg |
Drehtorantrieb CAME ATI A5024N mit Spindelmechanik und 24V-Technologie für Tore bis 5 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
Der CAME ATI A5024N ist ein leistungsstarker elektromechanischer Drehtorantrieb mit 24 V Gleichstromversorgung. Er eignet sich ideal für Flügeltore mit einer Flügellänge von bis zu 5 Metern und einem Gewicht von bis zu 400 kg.
| Torflügelbreite | 5 m | 4 m | 3 m |
| Torflügelgewicht | 400 kg | 500 kg | 600 kg |
Dieser Antrieb wurde speziell für den intensiven Betrieb entwickelt und ist damit perfekt für Wohnanlagen, Einfamilienhäuser, gewerbliche Objekte sowie Industrieumgebungen geeignet.
Der Antrieb öffnet das Tor bis maximal 120 Grad, vorausgesetzt, die Einbaumaße werden korrekt eingehalten. Detaillierte Informationen zu den erforderlichen Einbaumaßen findest du in dieser Montagezeichnung.
Dank seiner robusten Bauweise, hochwertigen Materialien und zuverlässigen Technik garantiert der ATI A5024N einen langfristig störungsfreien Betrieb – auch bei häufigem Öffnen und Schließen sowie wechselnden Witterungsbedingungen.
Der Antrieb verfügt über integrierte Endanschläge, eine selbsthemmende Mechanik zum Schutz vor unerlaubtem manuellen Öffnen und ist nach IP44 gegen Staub und Spritzwasser geschützt. Die Motorsteuerung erlaubt präzise Bewegungsabläufe und kann mit Sicherheitselementen wie Lichtschranken oder Signallichtern ergänzt werden.
Mit seiner leisen und gleichmäßigen Bewegung bietet der CAME ATI A5024N ein hohes Maß an Komfort und Sicherheit im täglichen Einsatz. Er lässt sich problemlos mit modernen Steuerzentralen von CAME kombinieren und erfüllt die aktuellen europäischen Sicherheitsnormen (EN).
Ob im privaten oder gewerblichen Bereich – der ATI A5024N ist eine zuverlässige Lösung für alle, die auf Qualität, Leistung und Langlebigkeit setzen.
Für den CAME ATI A5024N sind sowohl die Steuerzentrale CAME ZLX24MA als auch das erweiterte Modell CAME ZLX24SA kompatibel. Eine detaillierte Gegenüberstellung beider Steuerungen finden Sie hier: 👉 Vergleich ZLX24MA vs. ZLX24SA
Empfängermodul: CAME AF43S
Handsender: CAME TOP44RBN
Lichtschranken: DIR10 oder DLX30CEP (Aufputzmontage) / DLX30CIP (Unterputzmontage)
Blinkleuchten: kompatibel mit Leuchten der Serie CAME KRX
Der Torantrieb CAME ATI A5024N ist in verschiedenen Sets mit unterschiedlichem Zubehör erhältlich – je nach Bedarf in den Varianten S, M, L oder XL. Set für zweiflügelige Tore: [HIER klicken], um das Set mit zwei Antrieben ohne Zubehör direkt aufzurufen.
Sets für einflügelige Tore mit CAME ATI A5024N:
Sets für zweiflügelige Tore mit CAME ATI A5024N:
Individuelle Wünsche?
Kein Problem! Sie können uns jederzeit per E-Mail oder Telefon kontaktieren, um ein individuelles Set ganz nach Ihren Bedürfnissen zusammenzustellen.
| GRUNDSÄTZLICHE DATEN: | |
| Versorgung: | 24 V |
| max. Flügelbreite: | 5 m |
| max. Flügelgewicht: | 1000 kg |
| D-Maß: | 7 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
| Versorgung: | 230 V/24 V |
| Stromaufnahme: | 10 A |
| max. Leistung: | 120 W |
| Einschaltsdauer: | intensiv |
| max. Kraft | 3000 N |
| termischer Motorschutz | - |
| Öffnungszeit bis 90°: | einstellbar |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20 + 55 °C |
| Schutzart: | IP 44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | nein |
| ZUSÄTZLICHE INFORMATIONEN: | |
Die Antriebe der Serie ATI verfügen über integrierte Mikroschalter für Tor-AUF und Tor-ZU. Sie benötigen keine externen Endanschläge mehr.Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
ZLX24MA ist eine universelle Steuerung, mit der alle 24V Drehtorantriebe gesteuert werden können.
Die Steuerung verfügt über viele Funktionen wie: Adaptive Speed & Torque Technologie, eine intelligente Laufsteuerung, CXN BUS Eingänge, RIO System 2.0, Came Key und Gateway-Steckplatz. Die Montage und Verdrahtung ist einfach danke der innovativen mechanischen und elektronischen Lösungen. ZLX24MA hat ein Programmier- und Anzeigedisplay und Speicherplatz für bis zu 250 Benutzer.
Hier finden Sie den Vergleich von Steuerungen ZLX24MA und ZLX24SA: https://www.torantrieb-blog.de/vergleich-der-steuerungen-came-zlx24ma-und-zlx24sa/
Technische Daten
Betriebsspannung: 230 V AC (50/60 Hz)
Spannungsversorgung Motor: 24 V DC
Spannungsversorgung Steuerung: 24 V AC
Verbrauch im Stand-By: 3 W
Leistung: 260 W
Farbe: RAL 7040
Betriebstemperatur: -20 ÷ +55 °C
Schutzart: IP54
Abmessungen: 204 mm x 274 mm x 132 mm (Abmessungen wie bei: ZL180 / ZL170)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
CAME TOP44RBN ist eine Fernbedienung mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 3 Stück Handsender CAME TOP44RBN
Mehr Informationen finden Sie in der Bedienungsanleitung.
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
CAME KRX ist eine LED-Blinkleuchte (Spannungsversorgung 24 V AC-DC bis 230 V AC) mit weißer Haube. Die Blinkleuchte hat eine eingebaute Antenne, die auf der Frequenz 433 und 868 MHz arbeitet.
Die Blinkleuchte kann direkt am Pfosten oder an der Mauer ohne Zusatzgeräte montiert werden. Für die einfache Montage ist auch eine optionale Halterung erhältlich, die separat verkauft wird (Halterung CAME 806LA-0040).
Technische Daten
Betriebsspannung: 24 V DC/ 230 V AC
Betriebstemperatur: -20 ÷ +55° C
Schutzart: 54 IP
Funkfrequenz: 433/ 868 MHz
Abmessungen: 124 mm x 70 mm x 146 mm (H)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
CAME Schlüsseltaster SELD1FDG ist für Aufputzmontage geeignet, hat eine blaue LED-Hintergrundbelechtung und DIN Profilzylinder. Das Gehäuse wurde aus schlagfestem Kunststoff hergestellt. Farbe RAL 7024 (anthrazitgrau).
Der Schlüsselschalter CAME 806SL-0050 kann jedes Tor mit dem Torantrieb von CAME bedienen.
Im Lieferumfang: CAME Schlüsseltaster SELD1FDG, 2 x Schlüssel und Bedienungsanleitung auf Deutsch.
Technische Daten:
Montageart: Aufputz
Anschluss: 2-Draht
Abmessungen: 70,5 x 73,5 x 50,0 mm (B x H x T)
Schutzart: IP 44
Betriebsspannung: 24 V AC/ DC
Betriebstemperatur: -20 ÷ +55°C
Verbrauch: 0,3 W
Stromaufnahme: 12 mA
Klasse des Geräts: III
Mehr Informationen finden Sie in der Bedienungsanleitung.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
Set CAME MONOJET524 für 1-flgl. Drehtore mit Flügelbreite bis 5 m bei 400 kg Flügelgewicht. Der Set enthält einen 24V-Drehtorantrieb ATI A5024 mit Steuerung sowie mit dem dazu benötigten Zubehör. Mehr brauchen Sie für Ihr Tor nicht!
